ユーザーガイド

レインカバーの装着方法

【ご注意】通信環境やスマートフォン機種によって、動画の読込みに時間がかかる場合があります。

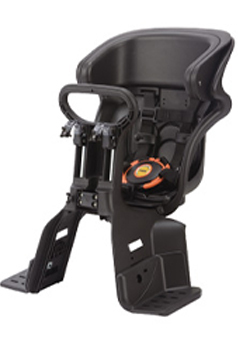

■FBC-011DX



 レインカバー装着前の準備



1. ヘッドレストにベルト部品を巻付ける

チャイルドシートのヘッドレスト等に「アジャスター付きベルトG」2本を巻付けます。

次に、巻付けた2本の「アジャスター付きベルトG」のアジャスター部品に「ボタン付きベルトH」を巻付けて固定して下さい。


ベルトの巻き付け装着には多少面倒な部分もありますが、初回のみですので頑張って確実に取り付けましょう。

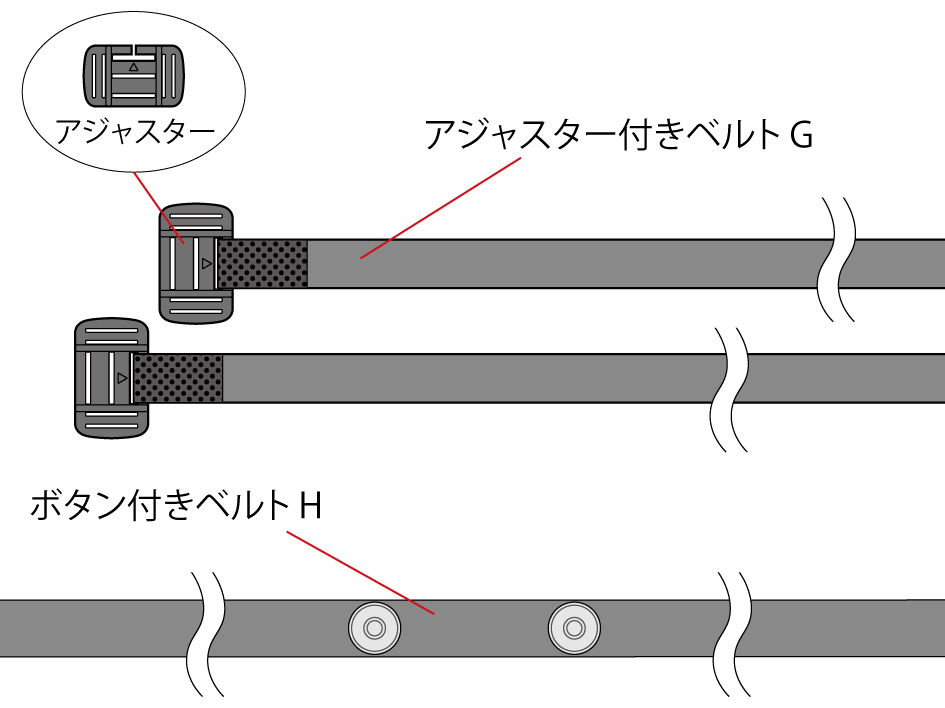

1-1 準備するベルト部品





1-2「アジャスター付きベルトG」の巻付け位置

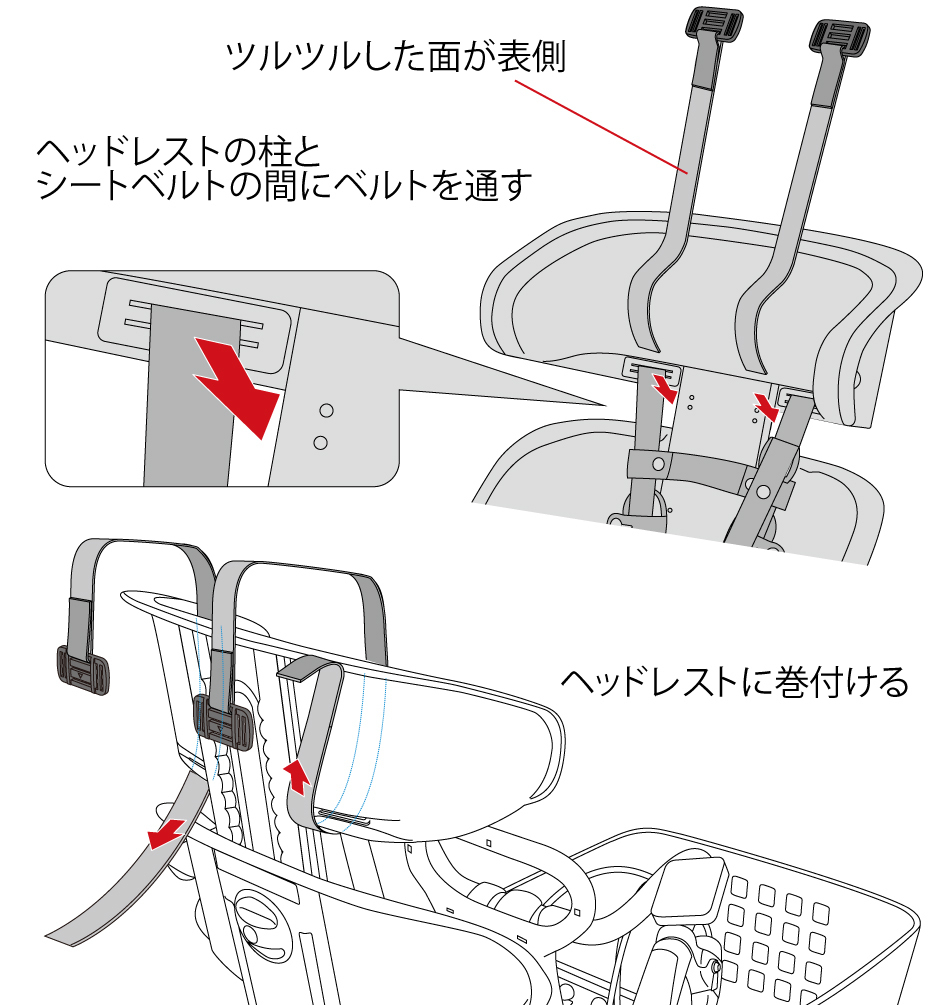

ヘッドレストの高さを一番上まで上げ、ヘッドレストの柱とシートベルトの間に通し、ヘッドレストを1周するように巻付けます。(巻き付け方法の詳細は下記動画及びイラスト参照)

※ベルトのツルツルした面が表側になるように巻き付けて下さい。

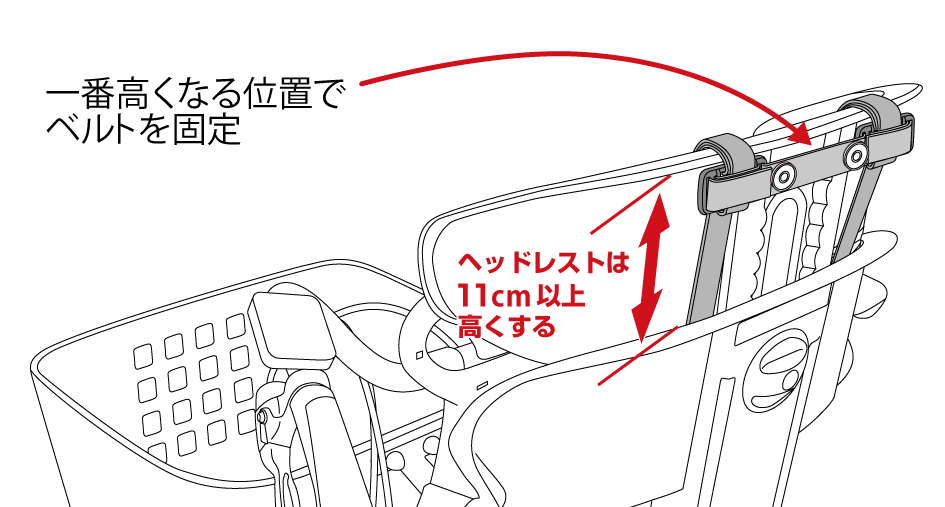

1-3「アジャスター」の固定位置

ヘッドレストの一番上にアジャスターが来るように巻付け固定します。
(巻き付け方法の詳細は下記動画及びイラスト参照)

ヘッドレストは11cm以上高くして使用します。
ヘッドレストを下げ過ぎると、レインカバー本体が運転者側に張り出し、運転の妨げとなる場合があります。

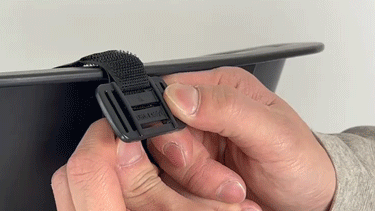

1-4「アジャスター付きベルトG」の巻付け方法詳細

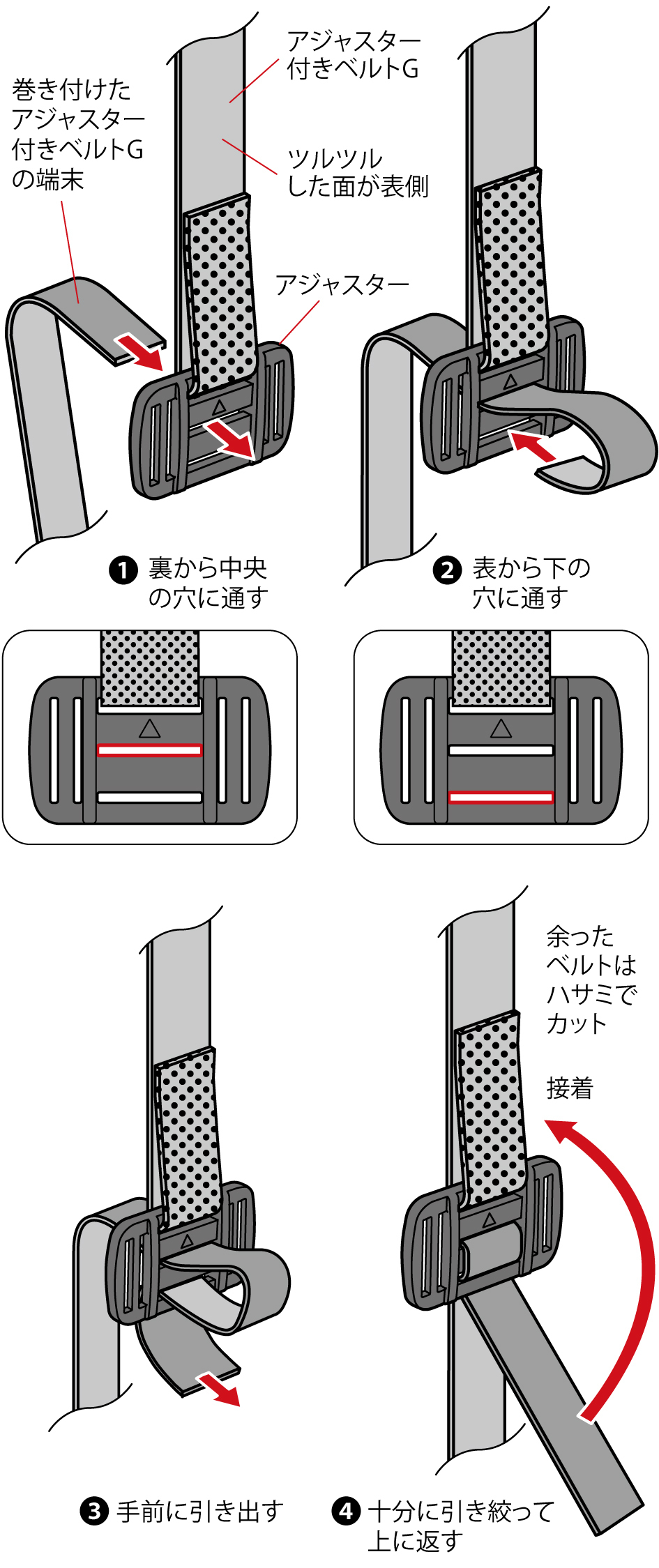

「アジャスター付きベルトG」2本を、シートベルトの穴に通しながらヘッドレストに巻付け、 アジャスターに通して引き絞るように固定して下さい。

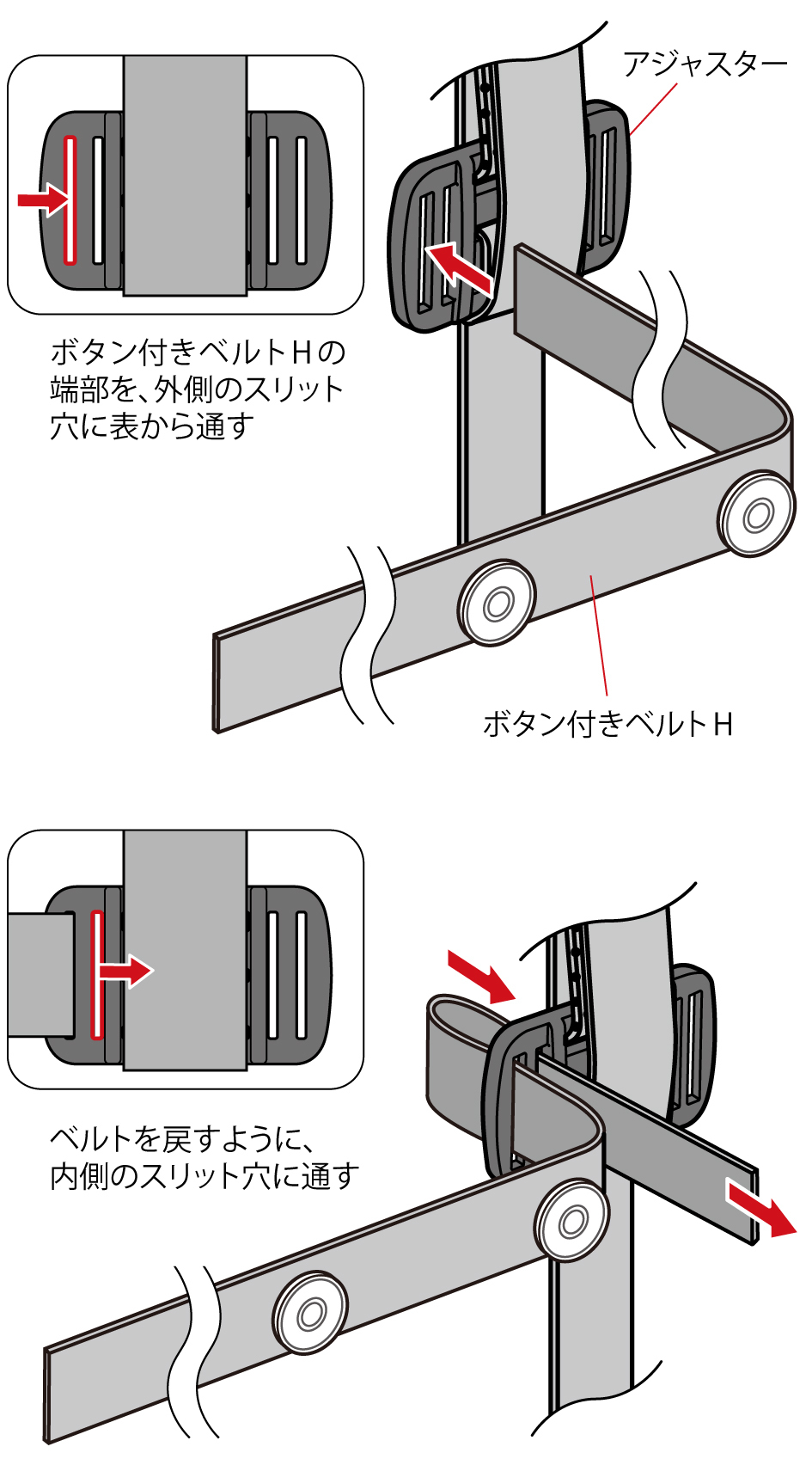

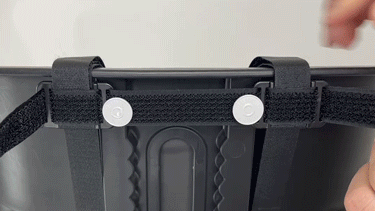

1-5「ボタン付きベルトH」の巻付け

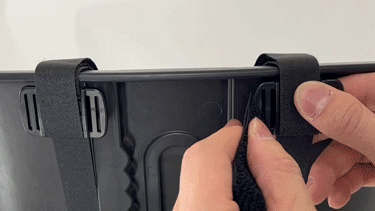

ボタン付きベルトHをアジャスターに通して取付けます。

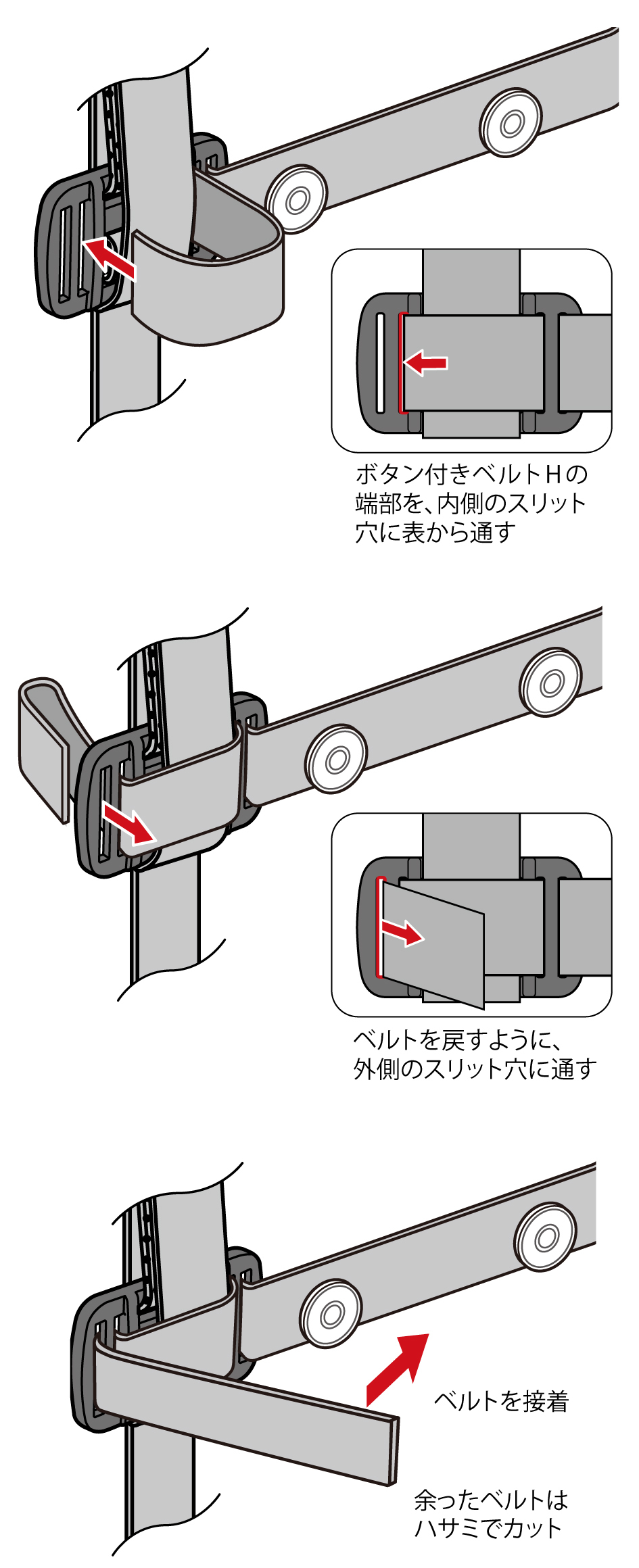

まず初めに、アジャスターの内側のスリットにベルトを通して下さい。

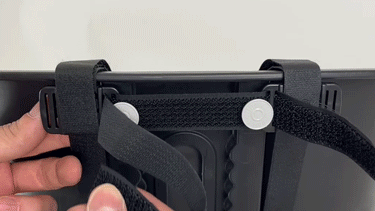

内側のスリットに通し終えたタイミングで、左右のアジャスターを内側に引き寄せるようにベルトを外側に引き出し、装着を安定させます。

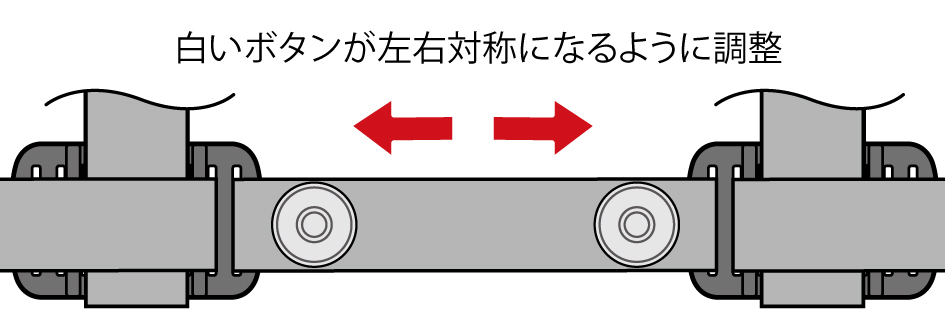

その際、白いボタンの位置が左右対称(チャイルドシートの中心位置)になるように、必ず調整を行って下さい。



※図や動画は共通説明の取り付けイメージです。
アジャスターと白ボタンの位置関係は、下記の装着完成写真をご参照下さい。


次に、アジャスターの外側のスリットにベルトを通し、折り返して固定します。





余ったベルトは、必要に応じてハサミでカットして下さい。

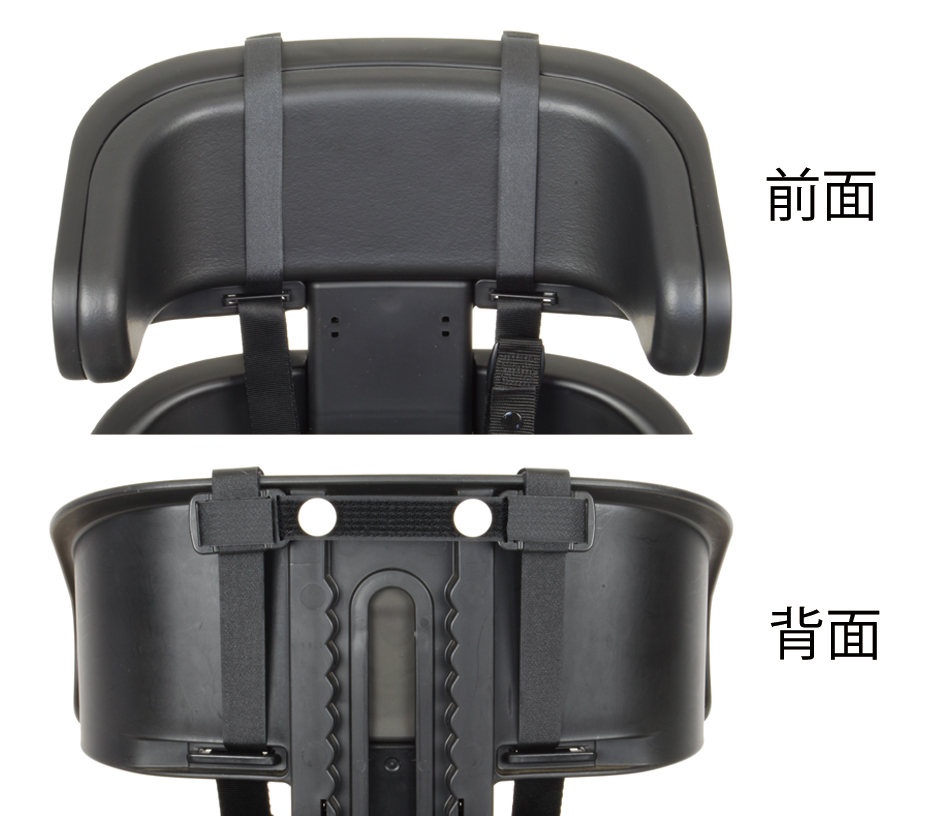

装着完成写真



ヘッドレストは「11cm以上」引き上げてご使用願います。
ヘッドレストの引き上げ量が「11cm未満」の場合は、レインカバーの装着バランスが崩れて使いにくくなります。



 レインカバーの組立て



2. 両側オープンファスナーの使用方法
3. サイドパネルとセンタールーフの結合
4. 足元カバーとサイドパネルの結合

各パーツ(センタールーフ・サイドパネル・足元カバー等)を結合し、レインカバー本体を組立てます。

組立て方法は、下のボタンからご確認下さい。
(別ウィンドウでページが開きます)





【重要】 レインカバーの組立てを行ってから、次の「レインカバーの装着」に進んで下さい。




 レインカバーの装着



5. チャイルドシートへの装着

組立済みのレインカバーを、チャイルドシートへ装着します。


レインカバーの装着前に、チャイルドシートのヘッドレストの高さを、お子様の身長に合わせて調整して下さい。

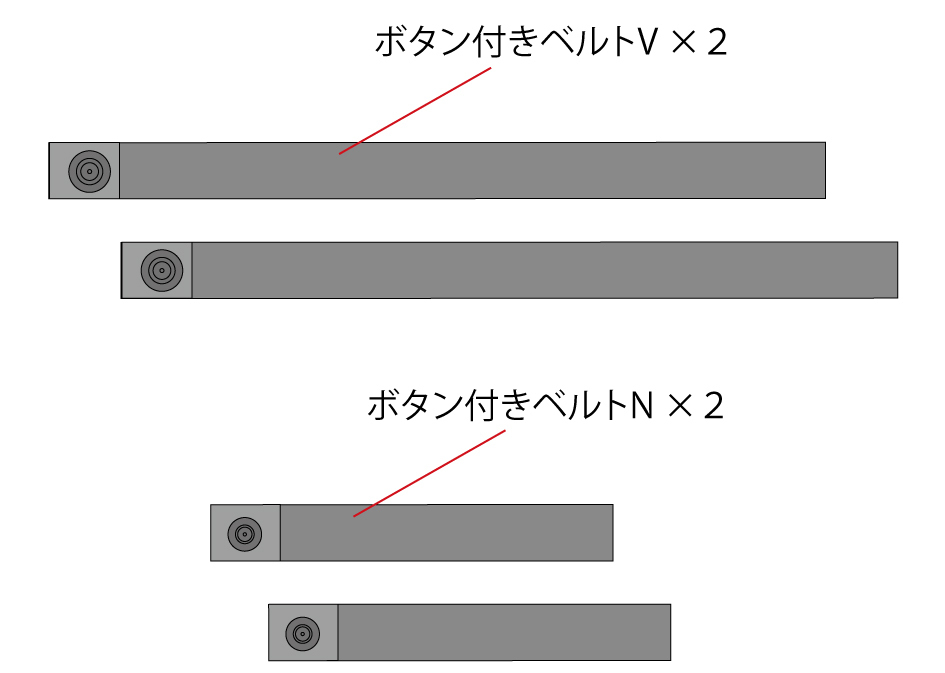

5-1 準備するベルト部品







5-2 レインカバー本体の装着

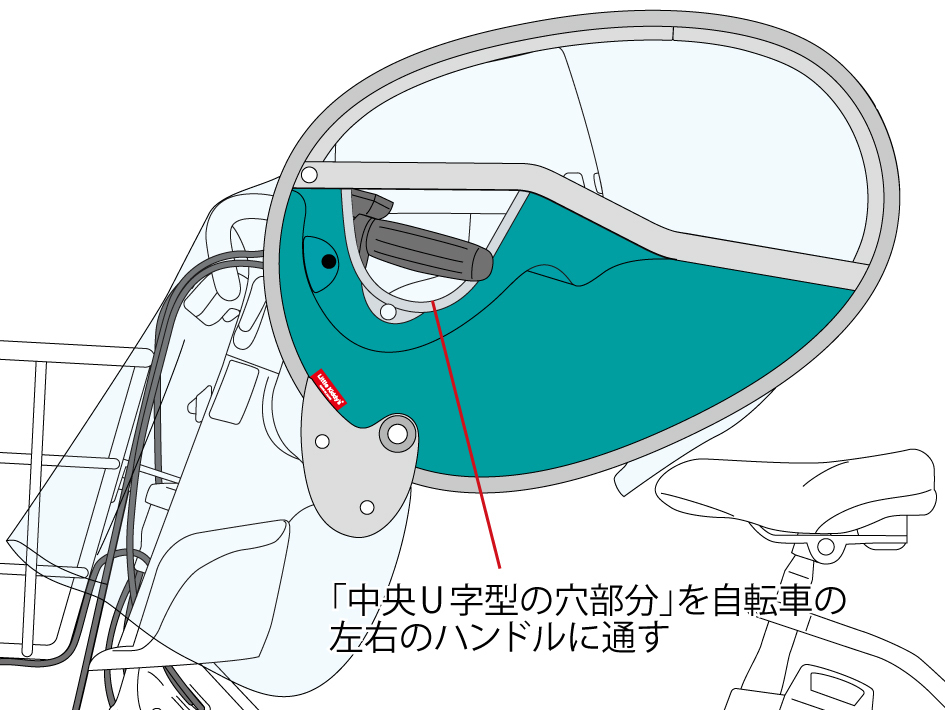

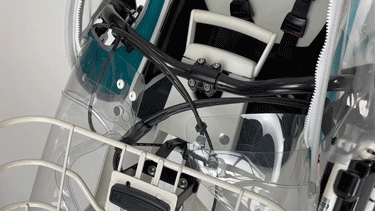

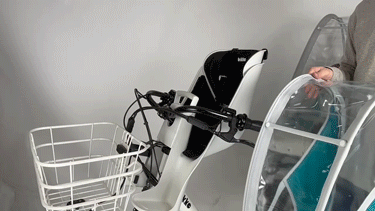

最初に、レインカバー「中央U字型の穴部分」を自転車の左右ハンドルに通します。
シートの後方から、レインカバーの向きを変えて自転車のハンドルに差込みます。

※イラスト・動画では他の機種へ取付けていますが、方法は同じです。

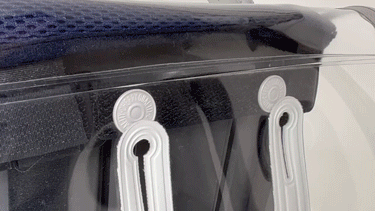

5-3 背面ボタンの取付

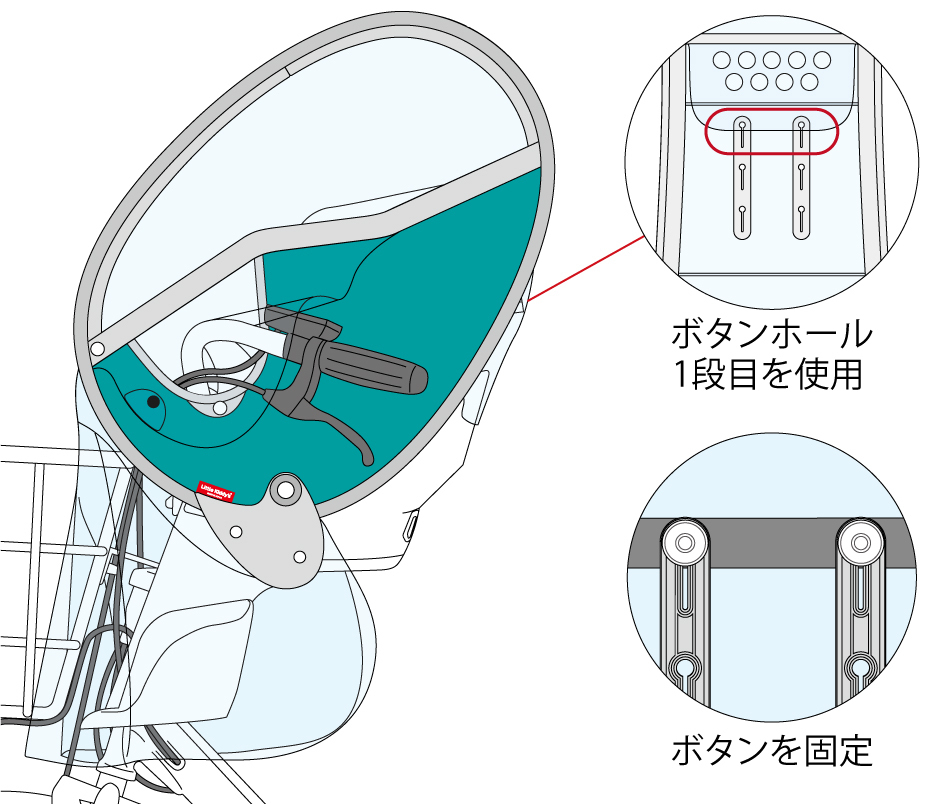

チャイルドシートに取り付けた「ボタン付きベルトH」の白ボタンを、レインカバー背面のボタンホールの1段目(お子様の身長によっては2段目)に取付けます。

レインカバーの装着高さは、ヘッドレストを上下させることで変えることができます。





※イラスト・動画では他の機種へ取付けていますが、方法は同じです。

スリット部分を大きく広げ、ボタンを通します。

通した後は、スリットの丸穴部分にボタンが収まるようにセットして下さい。

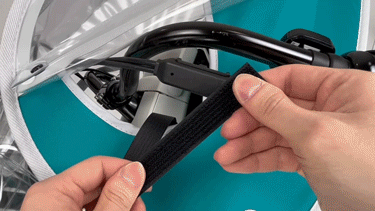

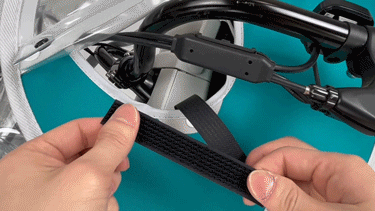

5-4 「ボタン付きベルトV」の固定

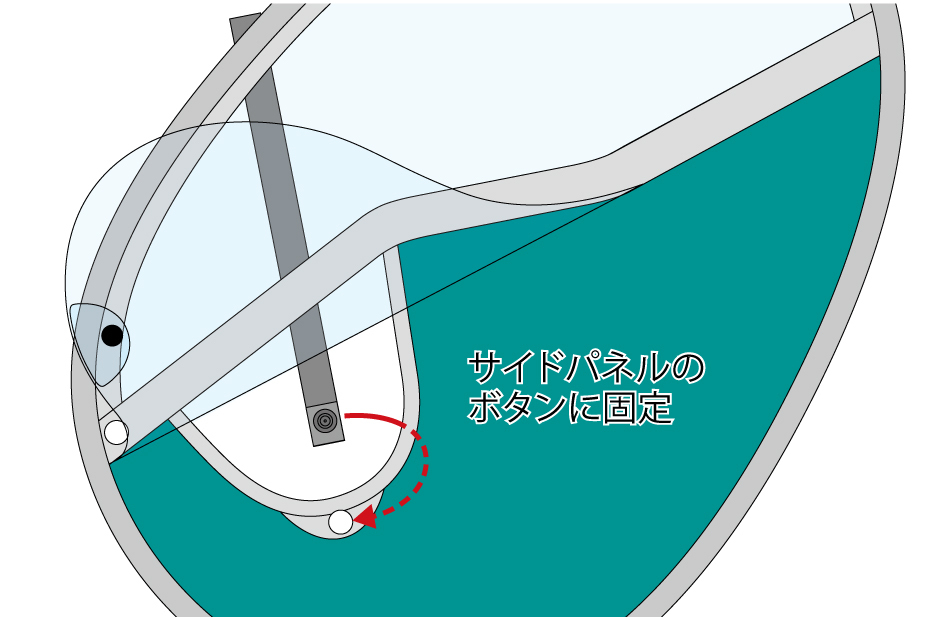

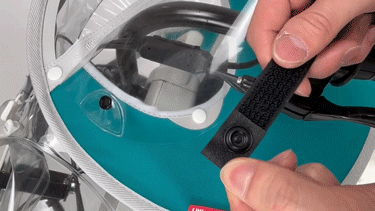

「ボタン付きベルトV」のボタンを、サイドパネル中央のボタンに裏面から固定します。

※動画では他の機種へ取付けていますが、方法は同じです。

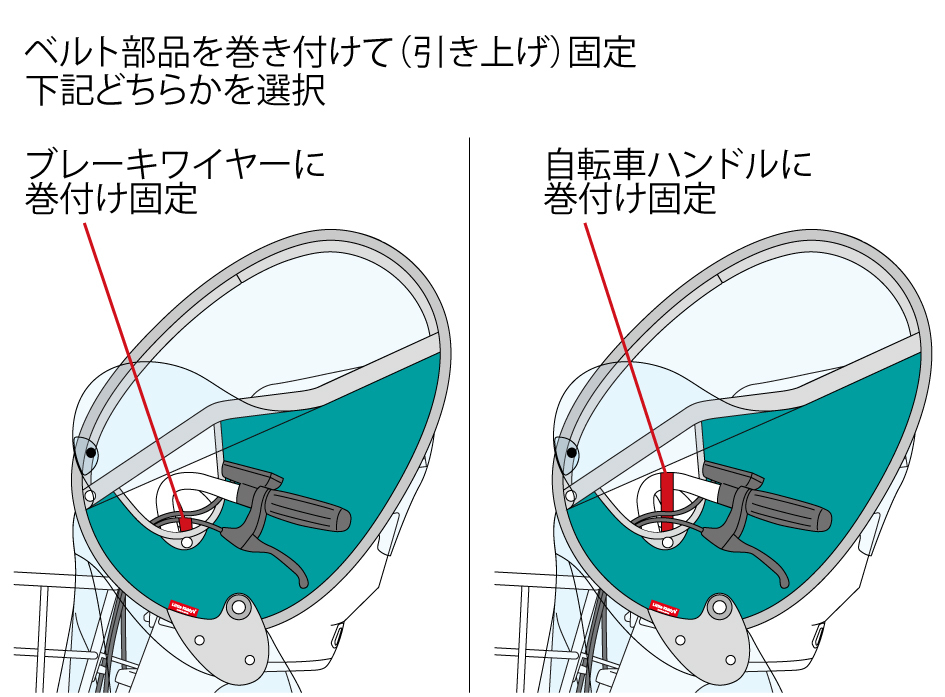

「ボタン付きベルトV」を「ブレーキワイヤー」もしくは「自転車ハンドル」のどちらかに巻付け(引上げ)固定して下さい。



・ブレーキワイヤーに固定する場合は、 ワイヤーは車種により本数や通り方が異なりますが、任意で選択し「レインカバー本体」を少し引き上げるようにして固定します。
余ったベルト部分は、折り返して貼り合わせて下さい。



・ハンドルに固定する場合は、 「レインカバー本体」を少し引き上げるようにして固定します。
余ったベルト部分は、折り返して貼り合わせて下さい。

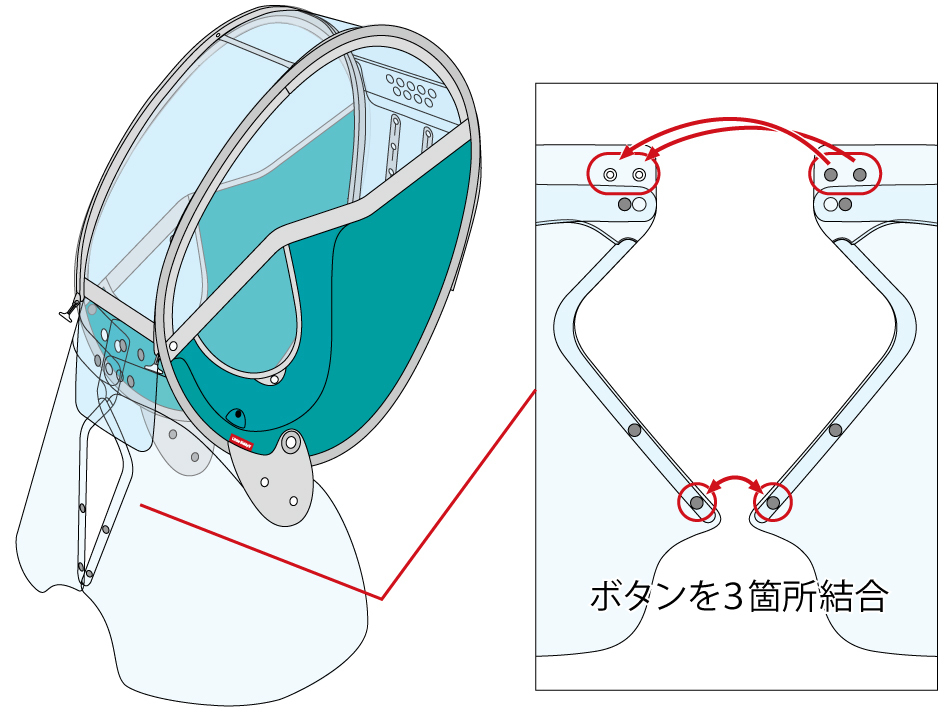

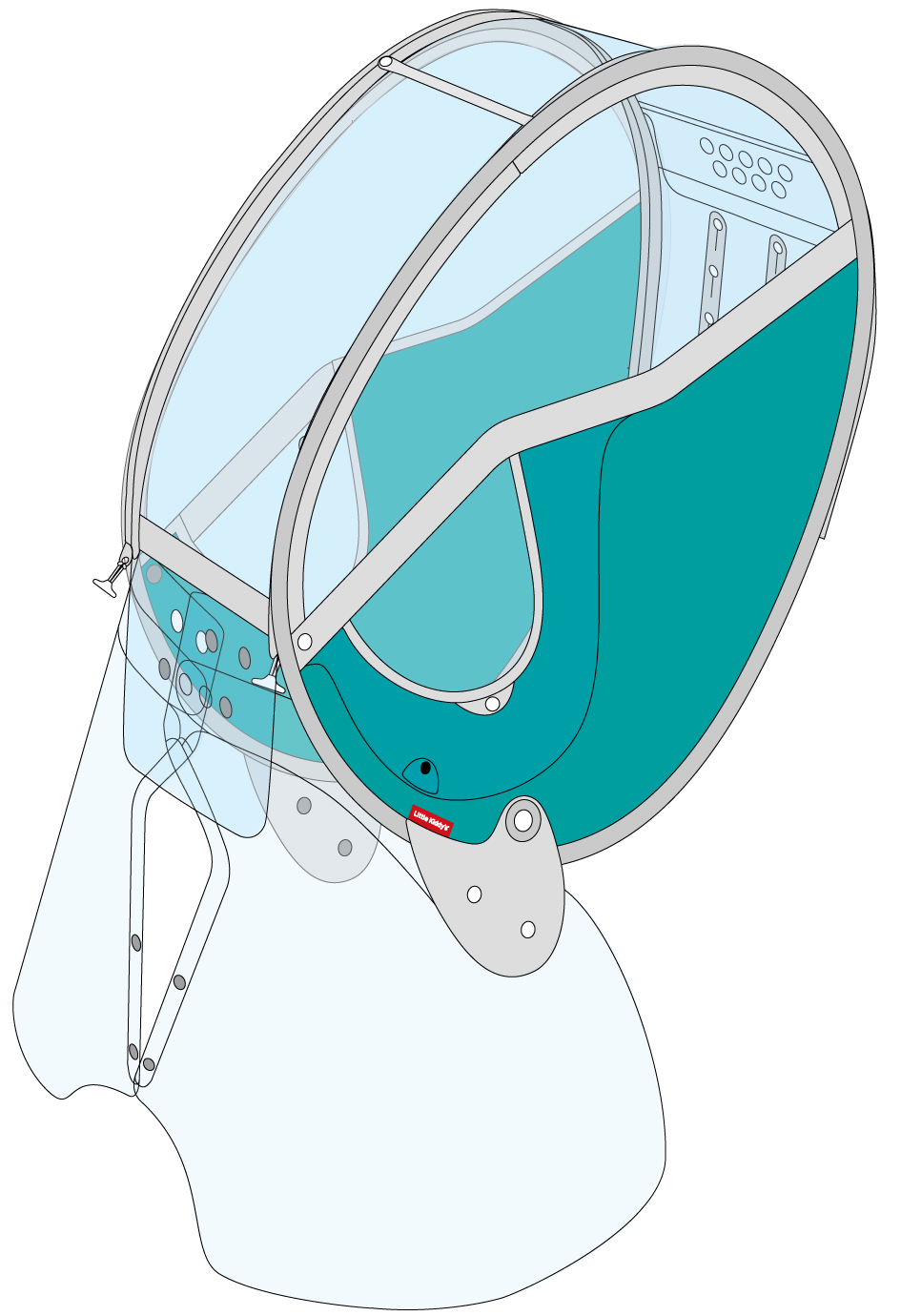

5-5 足元カバーの結合

左右の足元カバー上部2か所と下部1か所のボタン同士を結合します。

※動画では他の機種へ取付けていますが、方法は同じです。

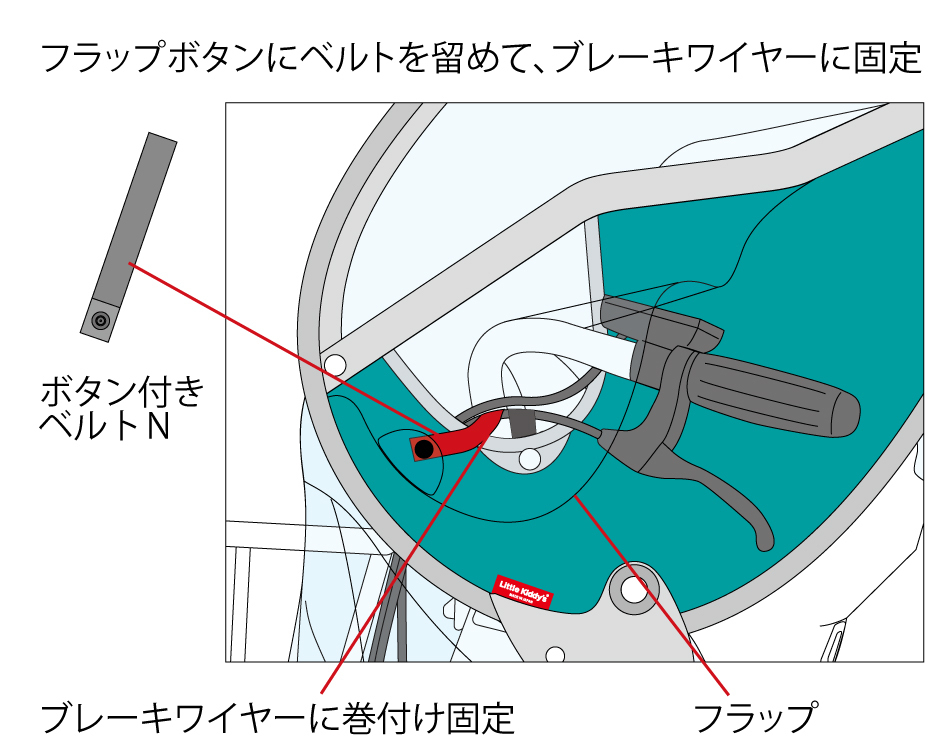

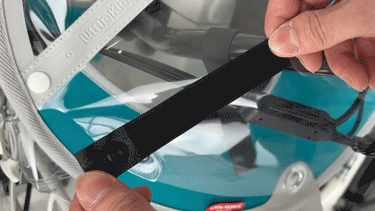

5-6「ボタン付きベルトN」の固定

フラップボタン(黒)の裏面側に「ボタン付きベルト N」のボタンを結合し、ベルトをブレーキワイヤーに巻き付けて固定して下さい。
ワイヤーは車種により本数や通り方が異なりますが、巻き付けるワイヤーは任意で選択します。

※動画では他の機種へ取付けていますが、方法は同じです。







大変お疲れ様でした。以上でレインカバーの装着は完了となります。

次は、レインカバーの使用方法に進みます。






 レインカバーの使用方法



6. レインカバーの使用方法

下のボタンから「レインカバーの使用方法」に進んで下さい。
(別ウインドウでページが開きます)






 レインカバーのお手入れ方法



7. レインカバーのお手入れ方法

レインカバーのお手入れ方法は、下記ボタンを押して下さい。
(別ウインドウでページが開きます)
