ユーザーガイド

レインカバーの装着方法

【ご注意】通信環境やスマートフォン機種によって、動画の読込みに時間がかかる場合があります。

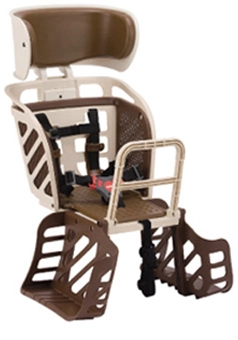

■RBC-009DX
(DXS・DX2・DX3)

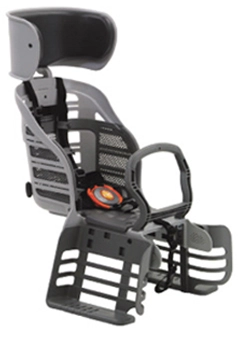

■RBC-007DX
(DXS・DX2・DX3)

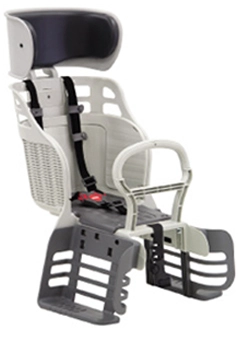

■RBC-010DX
(DXS・DX3)

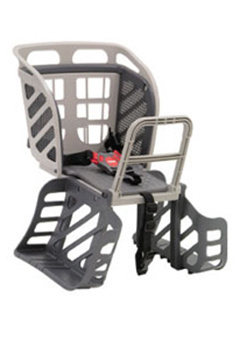

■RBC-009S
(S2・S3・F3-B2)

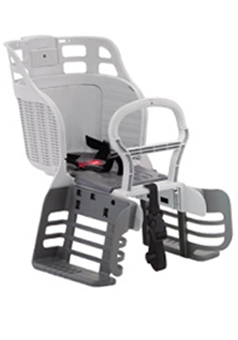

■RBC-010S
(S2・S3)



 レインカバー装着前の準備



1. ヘッドレストにベルト部品を巻付ける

チャイルドシートのヘッドレスト等に「アジャスター付きベルトG」2本を巻付けます。

次に、巻付けた2本の「アジャスター付きベルトG」のアジャスター部品に「ボタン付きベルトH」を巻付けて固定して下さい。


ベルトの巻き付け装着には多少面倒な部分もありますが、初回のみですので頑張って確実に取り付けましょう。

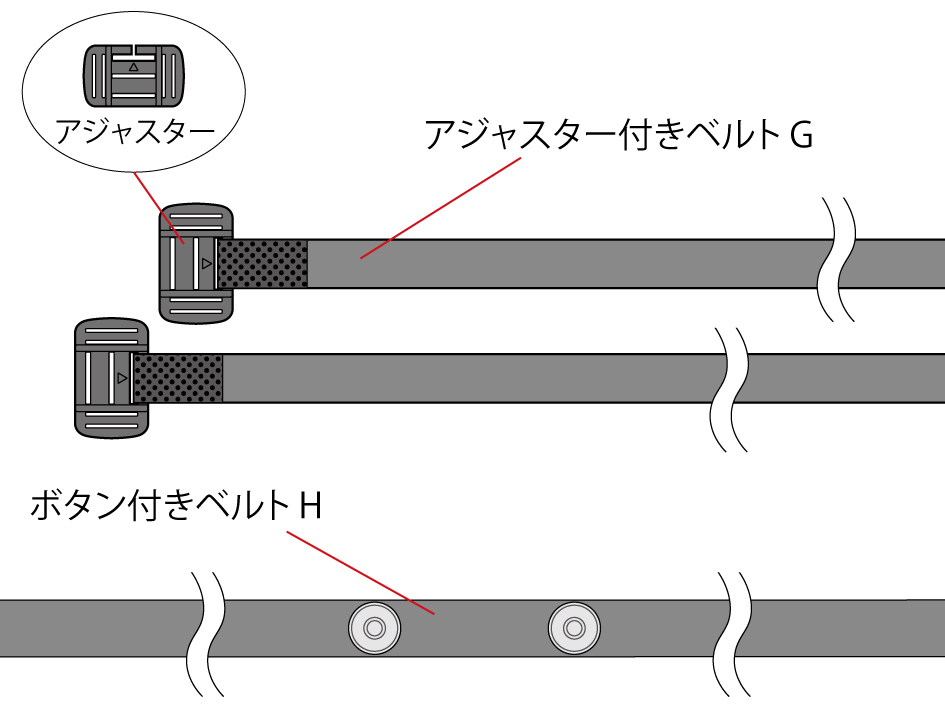

1-1 準備するベルト部品



※「補助ベルトU」は使用しません。

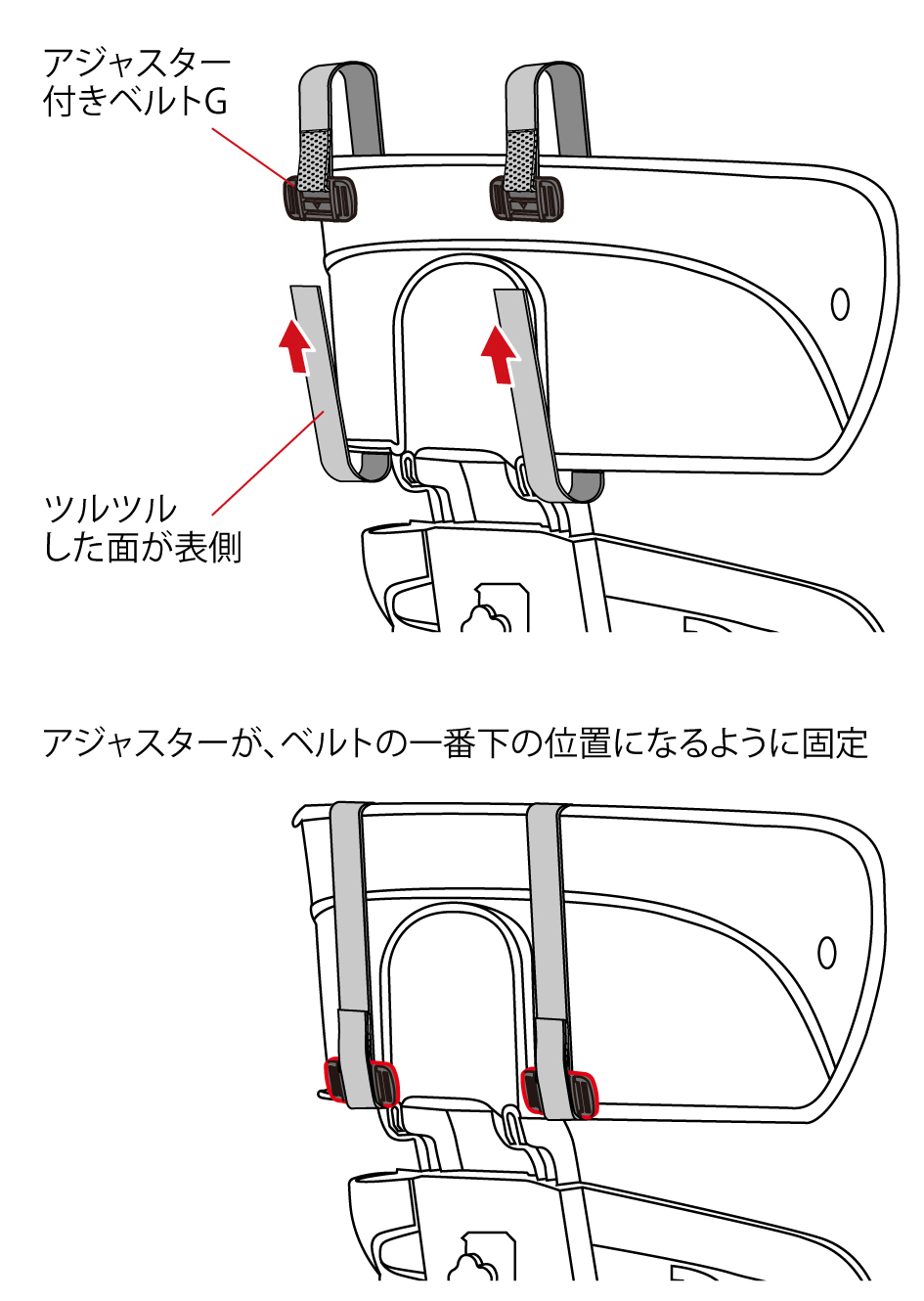

1-2「アジャスター付きベルトG」の巻付け位置(ヘッドレストのある機種)

ヘッドレストをぐるりと1周するように巻付けます。(巻き付け方法の詳細は下記動画及びイラスト参照)
ヘッドレストの一番下にアジャスターが来るように巻付け固定します。

※ベルトのツルツルした面が表側になるように巻き付けて下さい。(イラストの機種は一例です。他機種も同様に巻付けます)

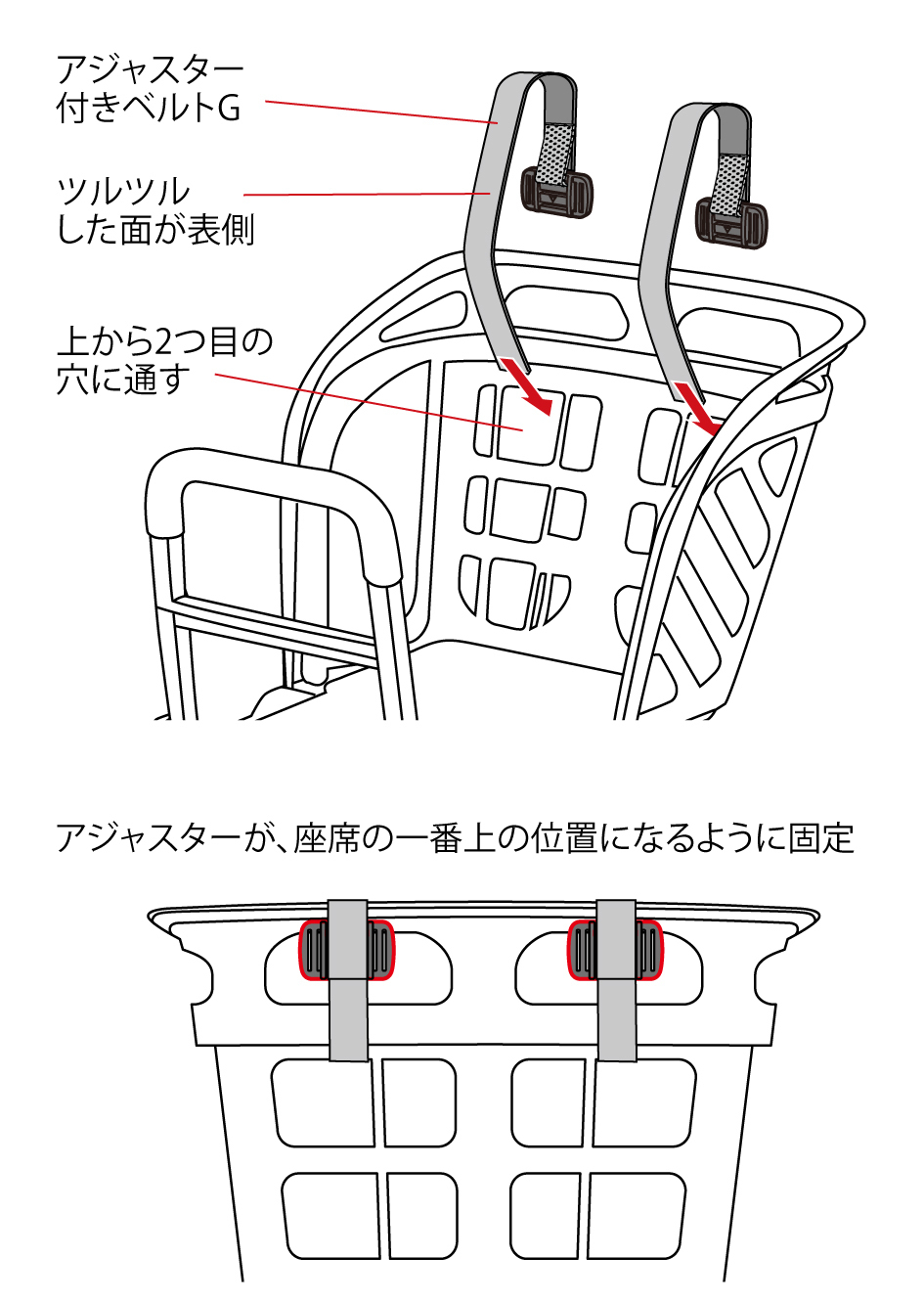

1-3「アジャスター付きベルトG」の巻付け位置(ヘッドレストの無い機種)

背面の「上から2つ目の穴」を通して巻付けます。
座席背面の一番上にアジャスターが来るように巻付け固定します(巻き付け方法の詳細は下記動画及びイラスト参照)

※ベルトのツルツルした面が表側になるように巻き付けて下さい。

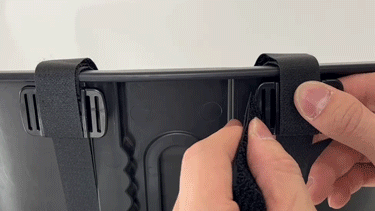

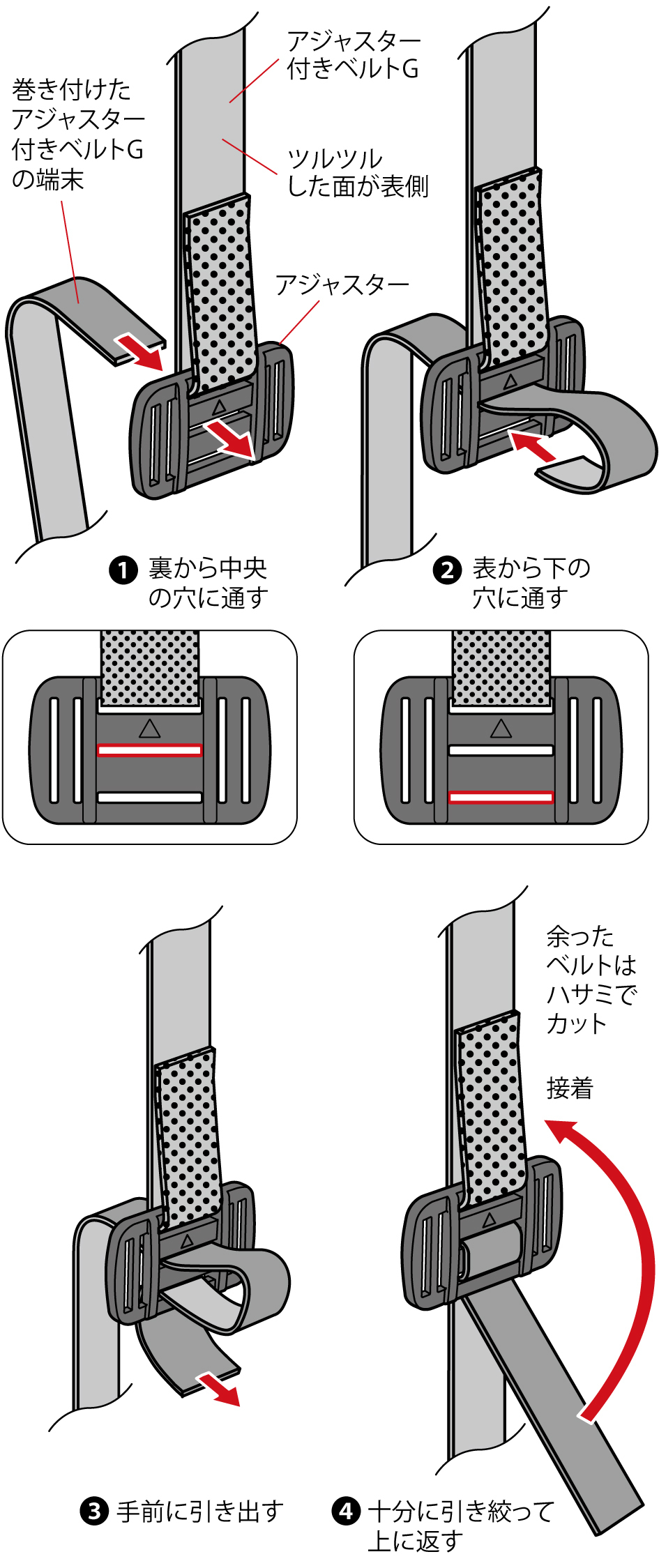

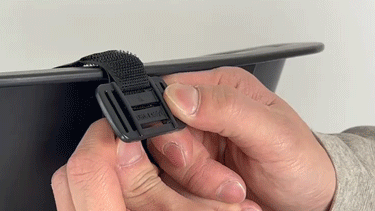

1-4「アジャスター付きベルトG」の巻付け方法詳細

「アジャスター付きベルトG」2本をヘッドレスト(機種によってはシート背面)に巻付け、 アジャスターに通して引き絞るように固定して下さい。

※動画では他の機種へ巻付けていますが、巻付け方法は同じです。

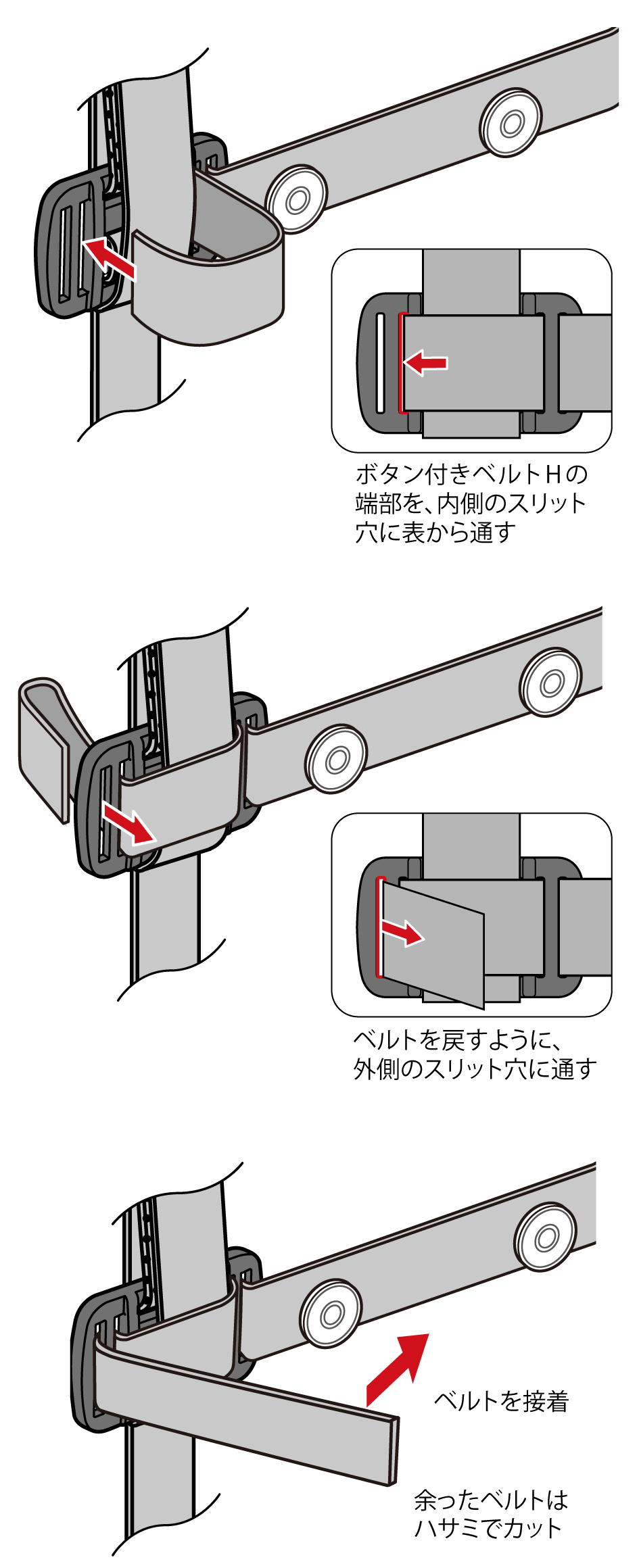

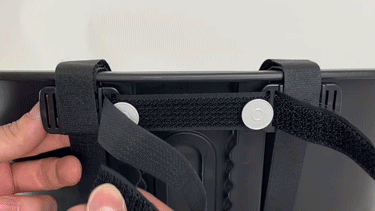

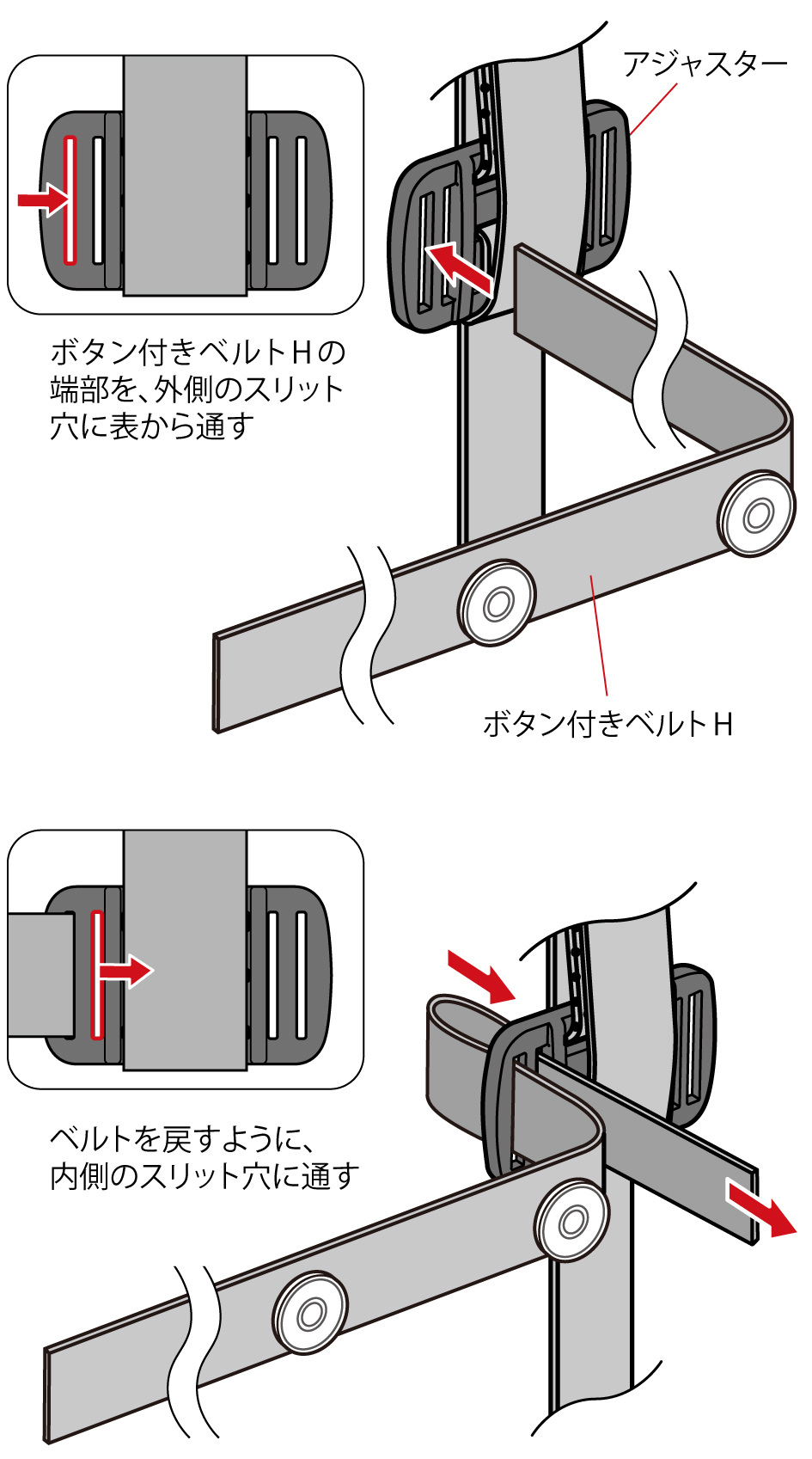

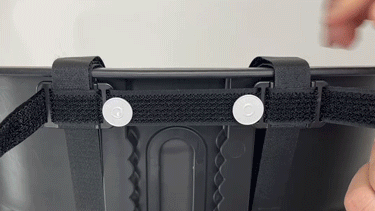

1-5「ボタン付きベルトH」の巻付け

ボタン付きベルトHをアジャスターに通して取付けます。

まず初めに、アジャスターの内側のスリットにベルトを通して下さい。

※下図では他の機種へ取付けていますが、方法は同じです。





内側のスリットに通し終えたタイミングで、左右のアジャスターを内側に引き寄せるようにベルトを外側に引き出し、装着を安定させます。

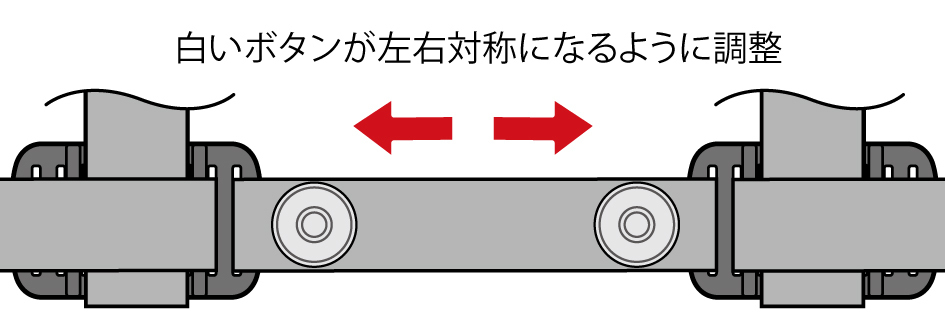

その際、白いボタンの位置が左右対称(チャイルドシートの中心位置)になるように、必ず調整を行って下さい。



※図や動画は共通説明の取り付けイメージです。
アジャスターと白ボタンの位置関係は、下記の装着完成写真をご参照下さい。


次に、アジャスターの外側のスリットにベルトを通し、折り返して固定します。





余ったベルトは、必要に応じてハサミでカットして下さい。

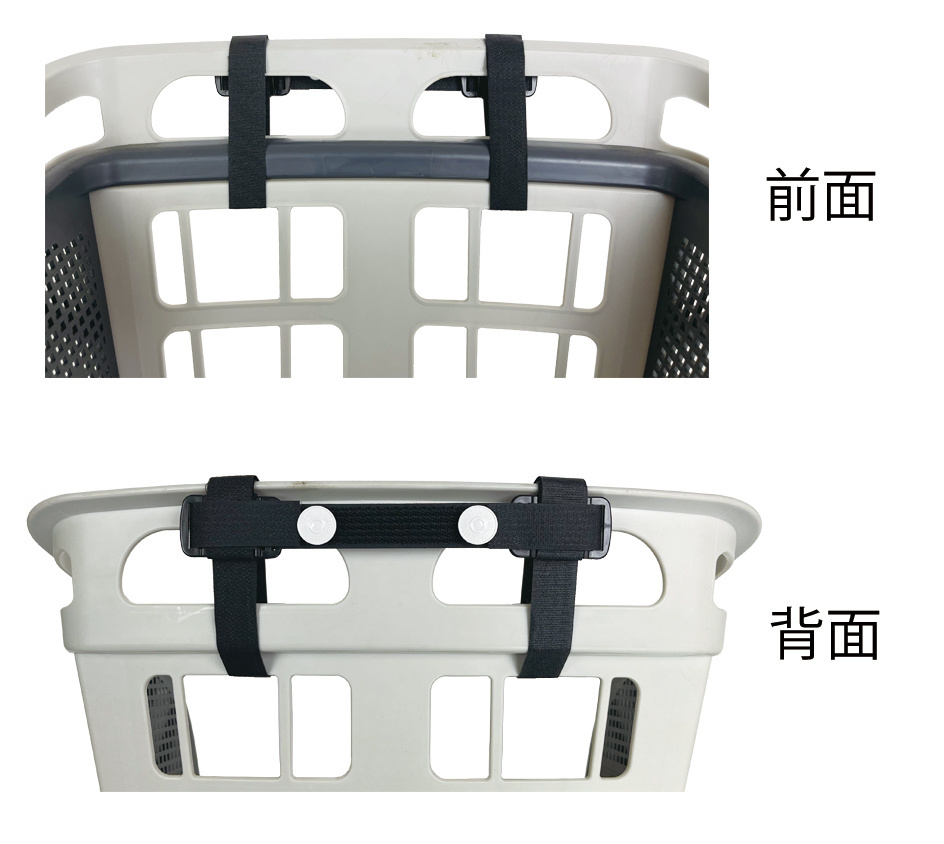

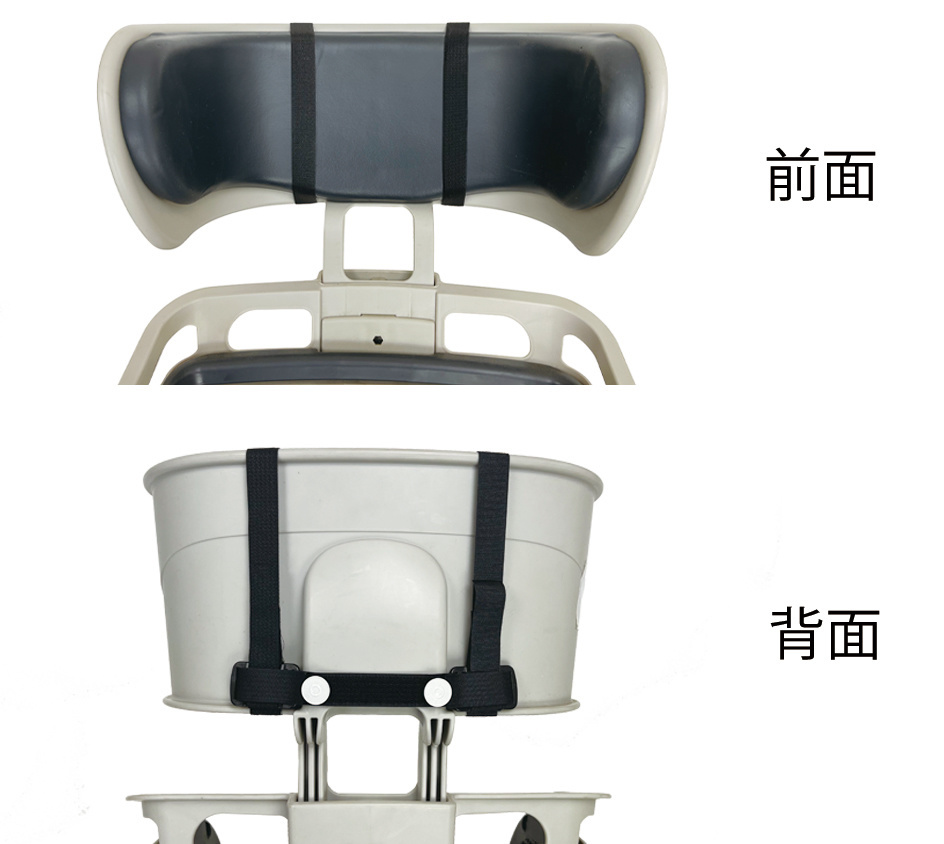

装着完成写真(ヘッドレストのある機種)



装着完成写真(ヘッドレストの無い機種)





2. 自転車のフレームにベルト部品を巻付ける

「トリプルループベルトT」と、「ボタン付きベルトS」2本を合体して、自転車フレーム(またはサドルポスト)に巻き付けます。

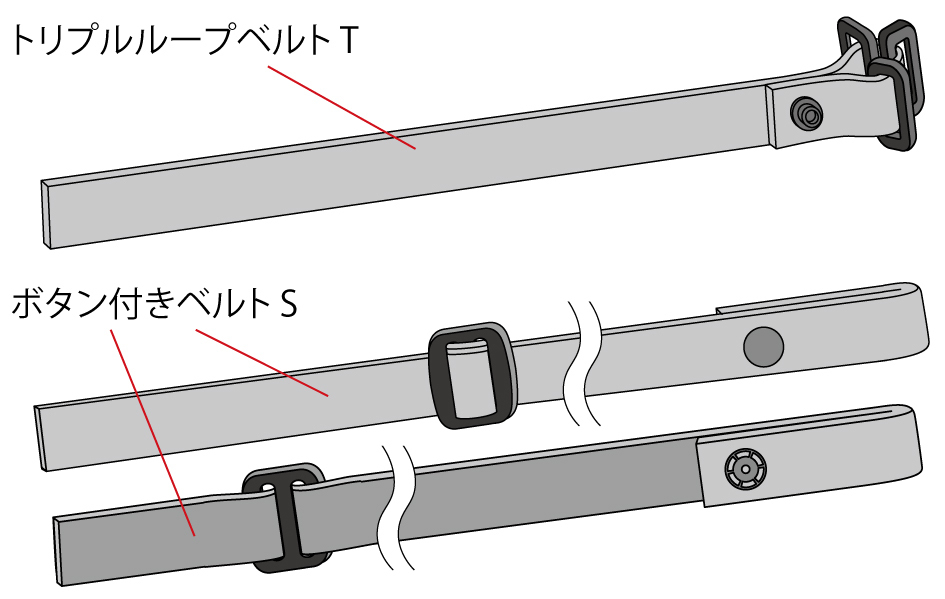

2-1 準備するベルト部品



「トリプルループベルトT」と、「ボタン付きベルトS」2本を使用します。

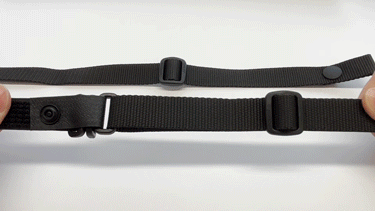

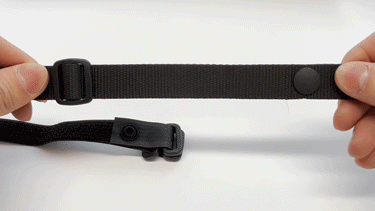

2-2「トリプルループベルトT」と「ボタン付きベルトS」の合体

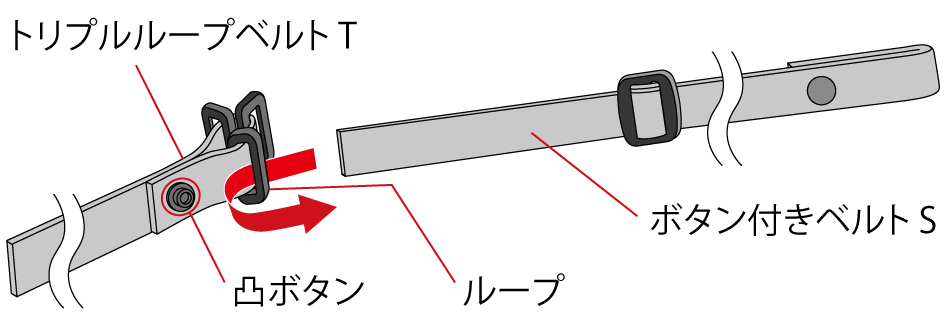

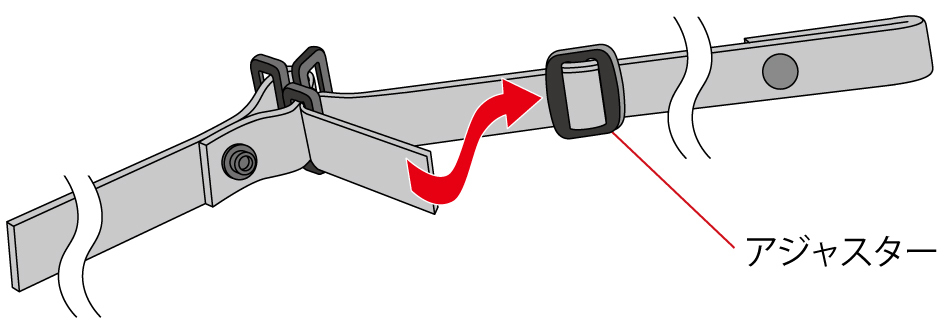

まず初めに「トリプルループベルトT」の「凸ボタン」側に近いループに「ボタン付きベルトS」を差込みます。




ループに通した「ボタン付きベルトS」の先端をアジャスターに通して下さい。

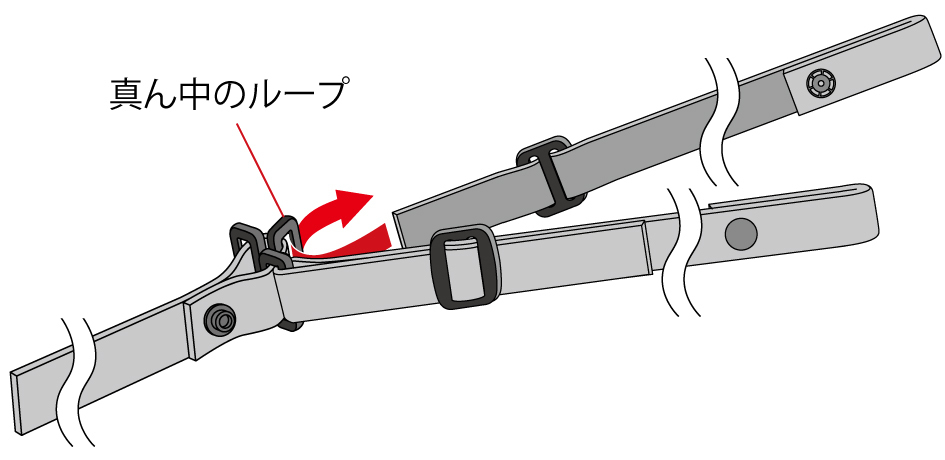

次に「トリプルループベルトT」の「真ん中のループ」に、もう一方の「ボタン付きベルトS」を、図の向きで差込みます。





同様に、「ボタン付きベルトS」の先端をアジャスターに通して下さい。

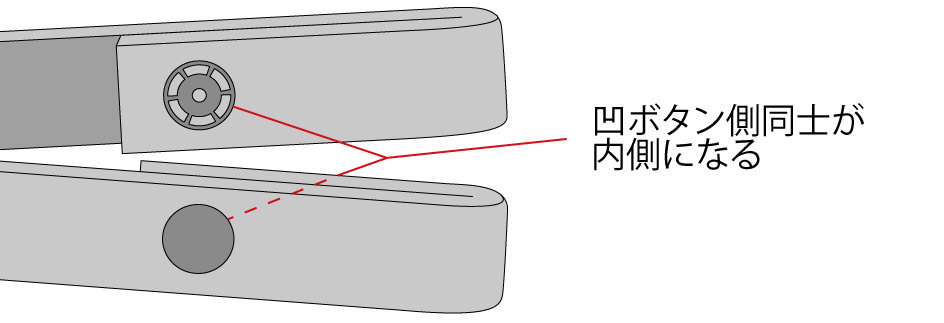

2本の「ボタン付きベルトS」の凹ボタンが内側同士側になっている事を確認して下さい。

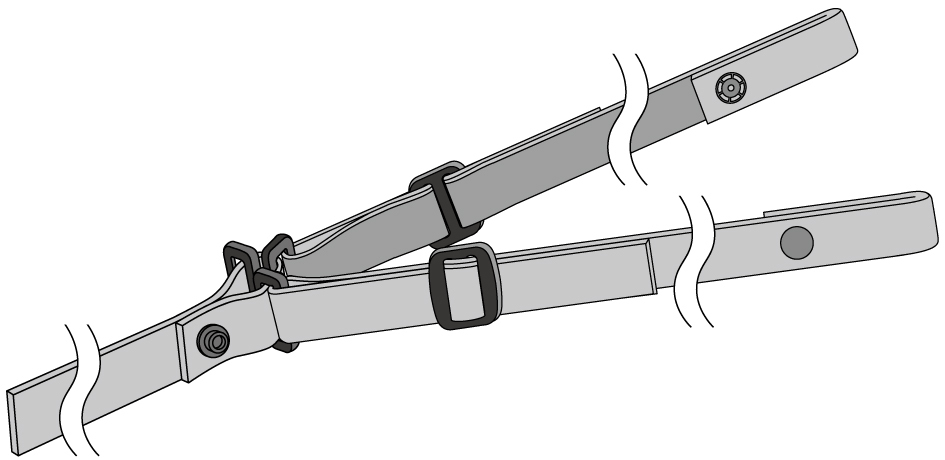

合体が完了した「トリプルループベルトT」と「ボタン付きベルトS」のイメージ図。

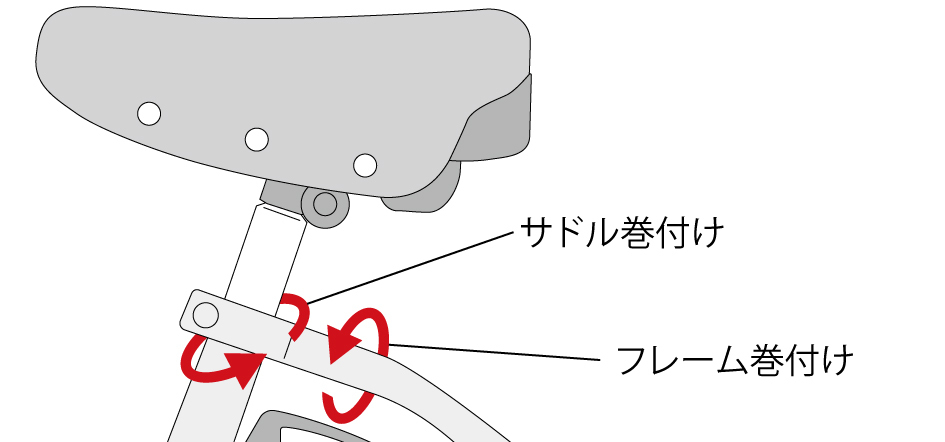

2-3 自転車へのベルト巻き付け位置

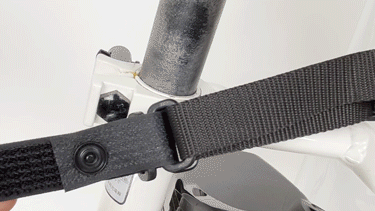

合体したベルトを、「自転車のサドル下」もしくは「フレーム」に取り付けます。



サドル下に取り付ける場合は、サドルを少し上げると、作業し易くなります。

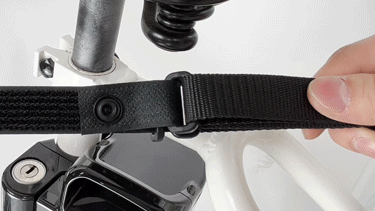

フレームに取り付ける場合は、サドルポストすぐ後方のフレームへ取り付けます。




「26インチ自転車」や「非電動自転車」は、サドルとチャイルドシートの距離が近いため、合体したベルトは「自転車のサドル下」に巻付けて下さい。

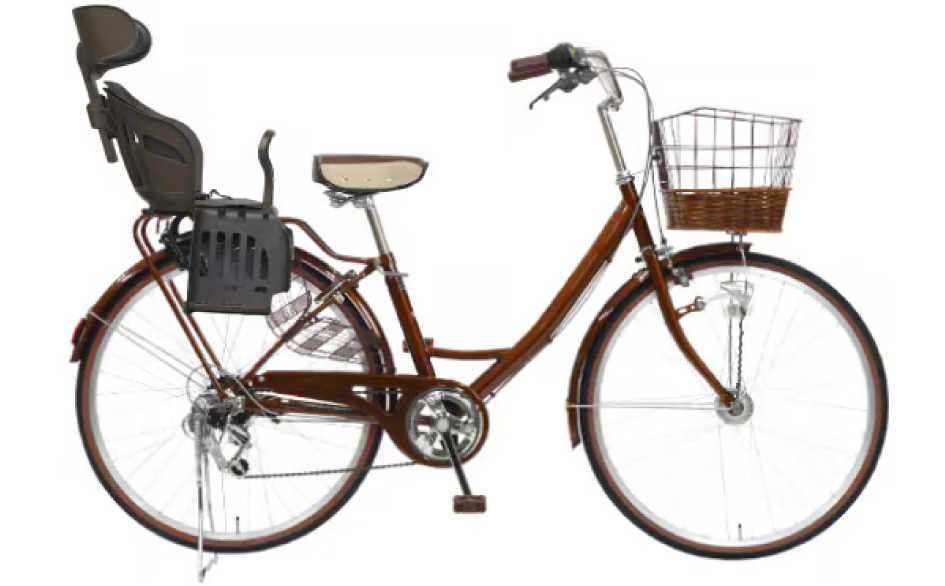

26インチ自転車(タイヤ・ホイール径が大きい自転車)の一例






 レインカバーの組立て



3. 両側オープンファスナーの使用方法
4. 足元カバーの事前準備
5. サイドパネルとセンタールーフの結合
6. 足元カバーとサイドパネルの結合

各パーツ(センタールーフ・サイドパネル・足元カバー等)を結合し、レインカバー本体を組立てます。

組立て方法は、下のボタンからご確認下さい。
(別ウィンドウでページが開きます)





【重要】 レインカバーの組立てを行ってから、次の「レインカバーの装着」に進んで下さい。




 レインカバーの装着



7. チャイルドシートへの装着

組立済みのレインカバーを、チャイルドシートへ装着します。


レインカバーの装着前に、チャイルドシートのヘッドレストの高さを、お子様の身長に合わせて調整して下さい(ヘッドレストのある機種)。

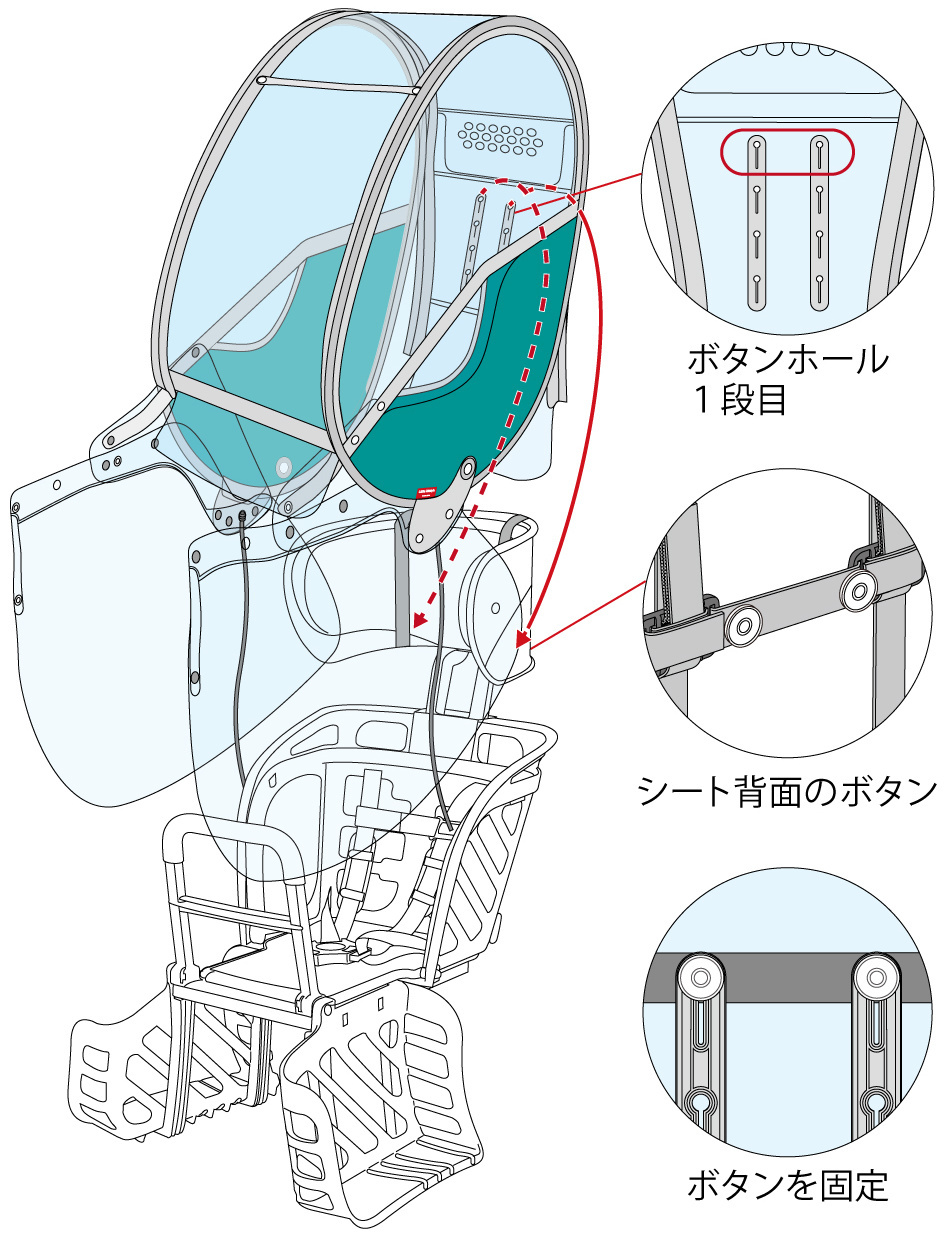

7-1 背面ボタンの取付(ヘッドレストのある機種)

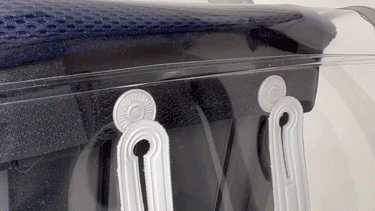

チャイルドシートに取り付けた「ボタン付きベルトH」の白ボタンを、レインカバー背面のボタンホールの1段目に取付けます。

レインカバーの装着高さは、ヘッドレストを上下させることで変えることができます。





スリット部分を大きく広げ、ボタンを通します。

通した後は、スリットの丸穴部分にボタンが収まるようにセットして下さい。

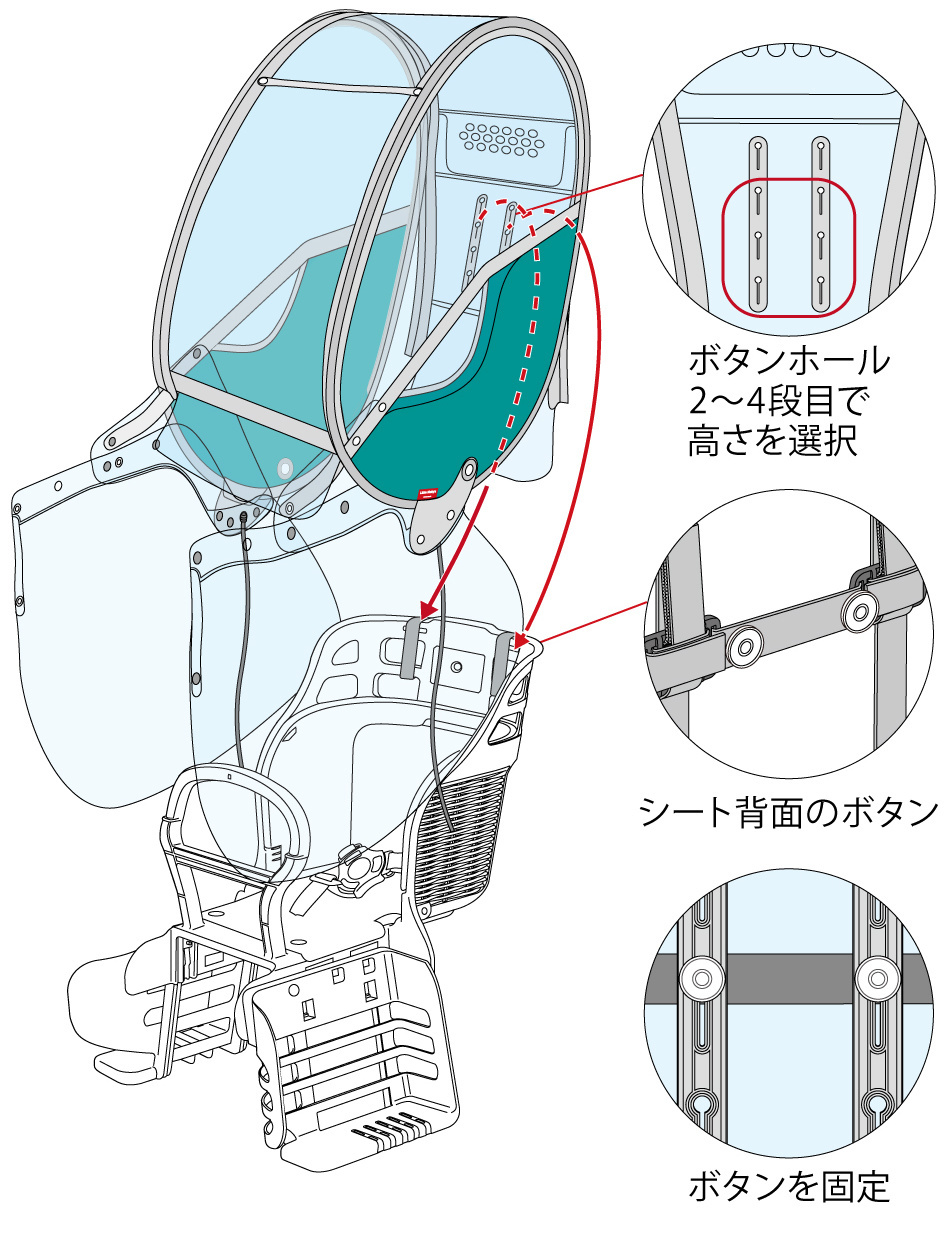

7-2 背面ボタンの取付(ヘッドレストの無い機種)

チャイルドシートに取り付けた「ボタン付きベルトH」の白ボタンを、レインカバー背面のボタンホールの2~4段目の中から選択して取付けます。
高さの選択は、お子様の身長に合わせて行って下さい。
■レインカバー室内高さの目安
2段目:59cm
3段目:64cm
4段目:67cm





スリット部分を大きく広げ、ボタンを通します。

通した後は、スリットの丸穴部分にボタンが収まるようにセットして下さい。

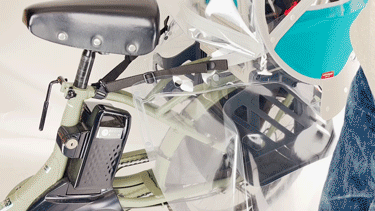

7-3 足元カバーの固定

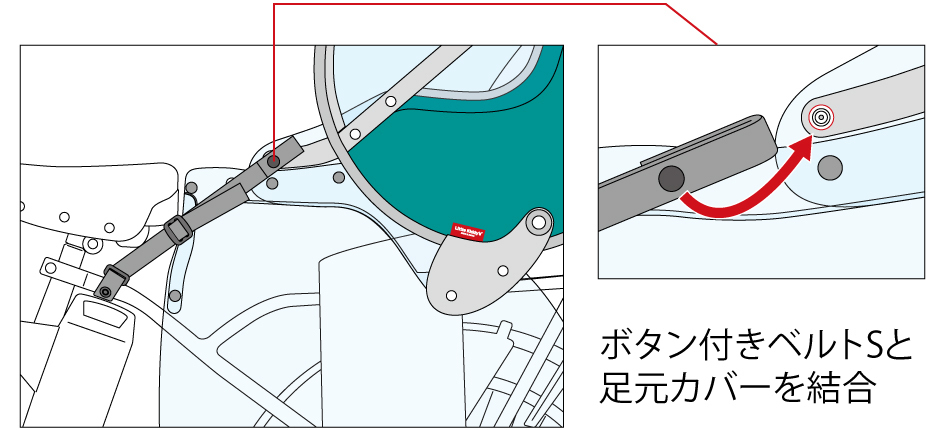

「ボタン付きベルトS」の凹ボタンと、「足元カバー」のレザー部凸ボタンを結合します。



「ボタン付きベルトS」は引っ張りすぎず、少したるむ程度の長さに調整しておいて下さい。

※最後に長さ調整を再度行います。

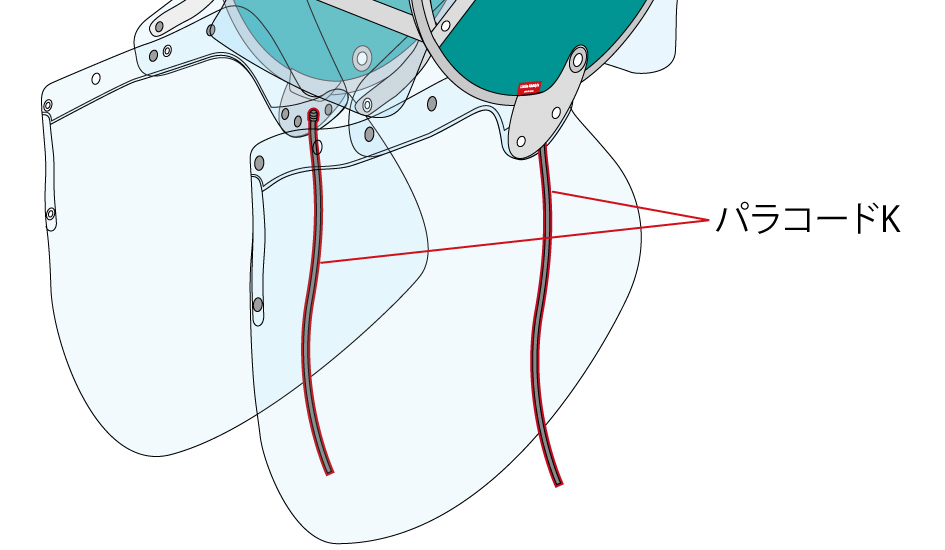

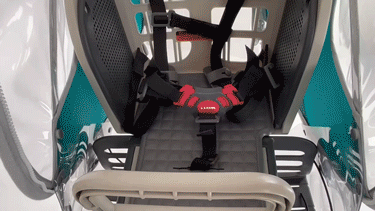

7-4「パラコードK」の取付け

フットレストの「一番上の穴」に「パラコードK」を左右それぞれ通します。



※動画の機種は一例です。他の機種も方法は同じです。

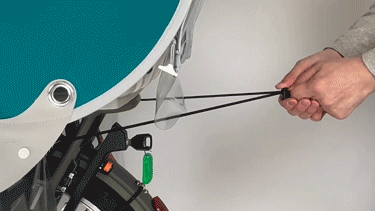

7-5 レインカバーの角度調整

「パラコードK」を後方へ引っ張り、「コードロックR」で固定して下さい。引っ張り具合でレインカバーの角度調整を行います。

引っ張ることでレインカバーの足元部が持ち上がり、お子様が乗車した時の室内空間(手元足元部分)が広くなります。

※「パラコードK」を力強く引っ張りますと、製品破損につながる恐れがあります。




車種によっては、自転車の運転時に、運転者の踵が「足元カバー」に接触することがあります。

※踵が接触する場合は「パラコードK」を緩め、レインカバー足元部の位置を調整して下さい。

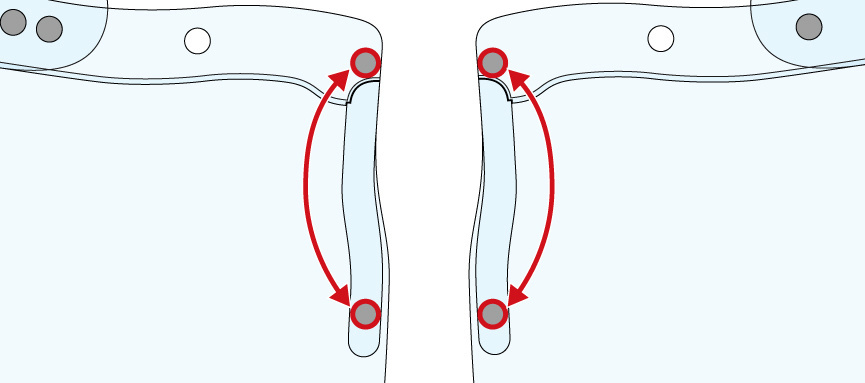

7-6 左右足元カバーの結合

足元カバー中央部の上下のボタンを結合し、フットレストを覆うような立体形状を作ります。
この形状を作ることで「雨風の侵入防止」だけでなく、「自転車運転時の足元カバーの接触(漕ぎ当たり)軽減」に効果があります。

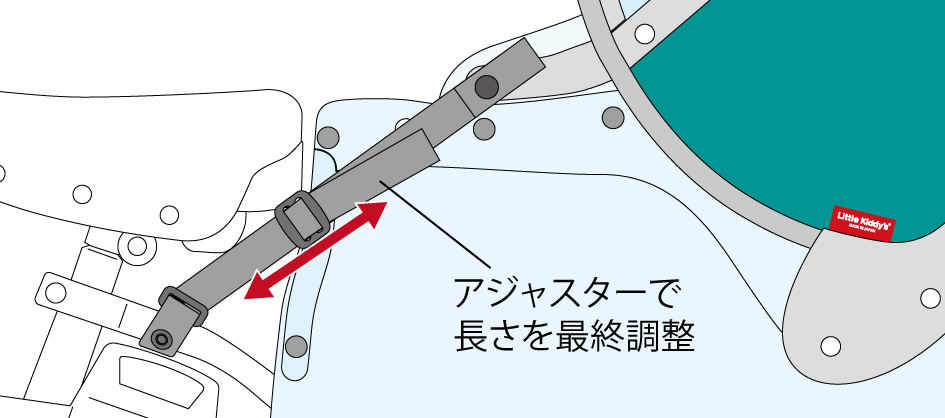

7-7「ボタン付きベルトS」の最終調整

「ボタン付きベルトS」の長さを「適度に張りがある状態」に調整して下さい。



※ベルトの締め過ぎた場合、乗降時のボタン操作に力を要します。


大変お疲れ様でした。以上でレインカバーの装着は完了となります。

次は、レインカバーの使用方法に進みます。






 レインカバーの使用方法



8. レインカバーの使用方法

下のボタンから「レインカバーの使用方法」に進んで下さい。
(別ウインドウでページが開きます)






 レインカバーのお手入れ方法



9. レインカバーのお手入れ方法

レインカバーのお手入れ方法は、下記ボタンを押して下さい。
(別ウインドウでページが開きます)
