ユーザーガイド

レインカバーの装着方法

【ご注意】通信環境やスマートフォン機種によって、動画の読込みに時間がかかる場合があります。

■RBC-011DX



 レインカバー装着前の準備



1. ヘッドレストにベルト部品を巻付ける

チャイルドシートのヘッドレスト等に「アジャスター付きベルトG」2本を巻付けます。

次に、巻付けた2本の「アジャスター付きベルトG」のアジャスター部品に「ボタン付きベルトH」を巻付けて固定して下さい。
最後に「アジャスター付きベルトG」のズレ防止として、「補助ベルトU」を巻付けます。


ベルトの巻き付け装着には多少面倒な部分もありますが、初回のみですので頑張って確実に取り付けましょう。





1-1 準備するベルト部品







1-2「アジャスター付きベルトG」の巻付け位置

ヘッドレストを一番上まで上げ、シート背面部の「ベルト穴」にベルトを通して巻付けます。(巻き付け方法の詳細は下記動画及びイラスト参照)

※ベルトのツルツルした面が表側になるように巻き付けて下さい。







1-3「アジャスター」の固定位置

ベルトの一番下にアジャスターが来るように巻付け固定します。
(巻き付け方法の詳細は下記動画及びイラスト参照)







1-4「アジャスター付きベルトG」の巻付け方法詳細

「アジャスター付きベルトG」2本を、シートベルトの穴に通しながらヘッドレストに巻付け、 アジャスターに通して引き絞るように固定して下さい。









1-5「補助ベルトU」の巻付け

「補助ベルトU」はシート背面の一番上に巻付けて下さい。
「アジャスター付きベルトG」2本を束ねるように巻付け、 固定します。









1-6「ボタン付きベルトH」の巻付け

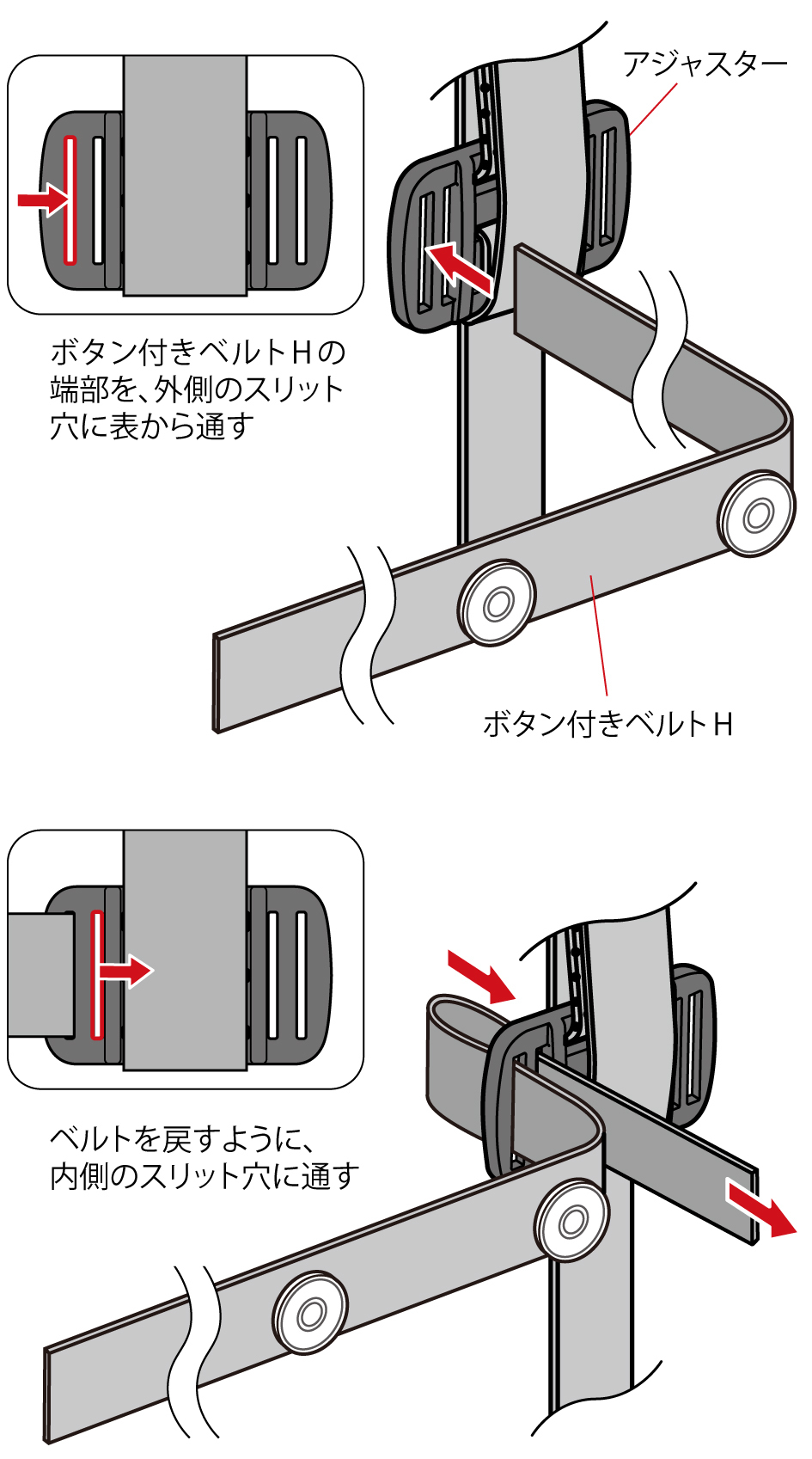

ボタン付きベルトHをアジャスターに通して取付けます。

まず初めに、アジャスターの内側のスリットにベルトを通して下さい。

※下図では他の機種へ取付けていますが、方法は同じです。





内側のスリットに通し終えたタイミングで、左右のアジャスターを内側に引き寄せるようにベルトを外側に引き出し、装着を安定させます。

その際、白いボタンの位置が左右対称(チャイルドシートの中心位置)になるように、必ず調整を行って下さい。



※図や動画は共通説明の取り付けイメージです。
アジャスターと白ボタンの位置関係は、下記の装着完成写真をご参照下さい。


次に、アジャスターの外側のスリットにベルトを通し、折り返して固定します。





余ったベルトは、必要に応じてハサミでカットして下さい。



装着完成写真





2. 自転車のフレームにベルト部品を巻付ける

「トリプルループベルトT」と、「ボタン付きベルトS」2本を合体して、自転車フレーム(またはサドルポスト)に巻き付けます。




2-1 準備するベルト部品



「トリプルループベルトT」と、「ボタン付きベルトS」2本を使用します。



2-2「トリプルループベルトT」と「ボタン付きベルトS」の合体

まず初めに「トリプルループベルトT」の「凸ボタン」側に近いループに「ボタン付きベルトS」を差込みます。




ループに通した「ボタン付きベルトS」の先端をアジャスターに通して下さい。



次に「トリプルループベルトT」の「真ん中のループ」に、もう一方の「ボタン付きベルトS」を、図の向きで差込みます。





同様に、「ボタン付きベルトS」の先端をアジャスターに通して下さい。

2本の「ボタン付きベルトS」の凹ボタンが内側同士側になっている事を確認して下さい。



合体が完了した「トリプルループベルトT」と「ボタン付きベルトS」のイメージ図。





2-3 自転車へのベルト巻き付け位置

合体したベルトを、「自転車のサドル下」もしくは「フレーム」に取り付けます。



サドル下に取り付ける場合は、サドルを少し上げると、作業し易くなります。



フレームに取り付ける場合は、サドルポストすぐ後方のフレームへ取り付けます。




「26インチ自転車」や「非電動自転車」は、サドルとチャイルドシートの距離が近いため、合体したベルトは「自転車のサドル下」に巻付けて下さい。

26インチ自転車(タイヤ・ホイール径が大きい自転車)の一例






 レインカバーの組立て



3. 両側オープンファスナーの使用方法
4. 足元カバーの事前準備
5. サイドパネルとセンタールーフの結合
6. 足元カバーとサイドパネルの結合

各パーツ(センタールーフ・サイドパネル・足元カバー等)を結合し、レインカバー本体を組立てます。

組立て方法は、下のボタンからご確認下さい。
(別ウィンドウでページが開きます)





【重要】 レインカバーの組立てを行ってから、次の「レインカバーの装着」に進んで下さい。




 レインカバーの装着



7. チャイルドシートへの装着

組立済みのレインカバーを、チャイルドシートへ装着します。


レインカバーの装着前に、チャイルドシートのヘッドレストの高さを、お子様の身長に合わせて調整して下さい。





7-1 背面ボタンの取付

チャイルドシートに取り付けた「ボタン付きベルトH」の白ボタンを、レインカバー背面のボタンホールの2~4段目の中から選択して取付けます。
高さの選択は、お子様の身長に合わせて行って下さい。
■レインカバー室内高さの目安
2段目:58m
3段目:62cm
4段目:70cm





※動画では他の機種へ取付けていますが、方法は同じです。

スリット部分を大きく広げ、ボタンを通します。

通した後は、スリットの丸穴部分にボタンが収まるようにセットして下さい。



7-2 足元カバーの固定

「ボタン付きベルトS」の凹ボタンと、「足元カバー」のレザー部凸ボタンを結合します。



「ボタン付きベルトS」は引っ張りすぎず、少したるむ程度の長さに調整しておいて下さい。

※最後に長さ調整を再度行います。



7-3「パラコードK」の取付け

フットレストの「一番上の穴」に「パラコードK」を左右それぞれ通します。
※一番上の穴をフットレスト装着でふさいでしまっている場合は、フットレストを1段下げて取付けます。







7-4 レインカバーの角度調整

「パラコードK」を後方へ引っ張り、「コードロックR」で固定して下さい。引っ張り具合でレインカバーの角度調整を行います。

引っ張ることでレインカバーの足元部が持ち上がり、お子様が乗車した時の室内空間(手元足元部分)が広くなります。

※「パラコードK」を力強く引っ張りますと、製品破損につながる恐れがあります。




車種によっては、自転車の運転時に、運転者の踵が「足元カバー」に接触することがあります。

※踵が接触する場合は「パラコードK」を緩め、レインカバー足元部の位置を調整して下さい。




7-5 左右足元カバーの結合

足元カバー中央部の上下のボタンを結合し、フットレストを覆うような立体形状を作ります。
この形状を作ることで「雨風の侵入防止」だけでなく、「自転車運転時の足元カバーの接触(漕ぎ当たり)軽減」に効果があります。









7-6「ボタン付きベルトS」の最終調整

「ボタン付きベルトS」の長さを「適度に張りがある状態」に調整して下さい。



※ベルトの締め過ぎた場合、乗降時のボタン操作に力を要します。


大変お疲れ様でした。以上でレインカバーの装着は完了となります。
